mixer的nf怎么这么差呢？

用.18um工艺做一个mixer，LO频率2.45G，rf频率为2.448G，中频为2MHz，mixer电流4mA，
按照 www.ek.isy.liu.se/courses/tsek26/LAB2_Mixer_Tutorial.pdf 的方法进行仿真，结果得到NF
最好的情况为19dB左右，性能so差，郁闷啊！

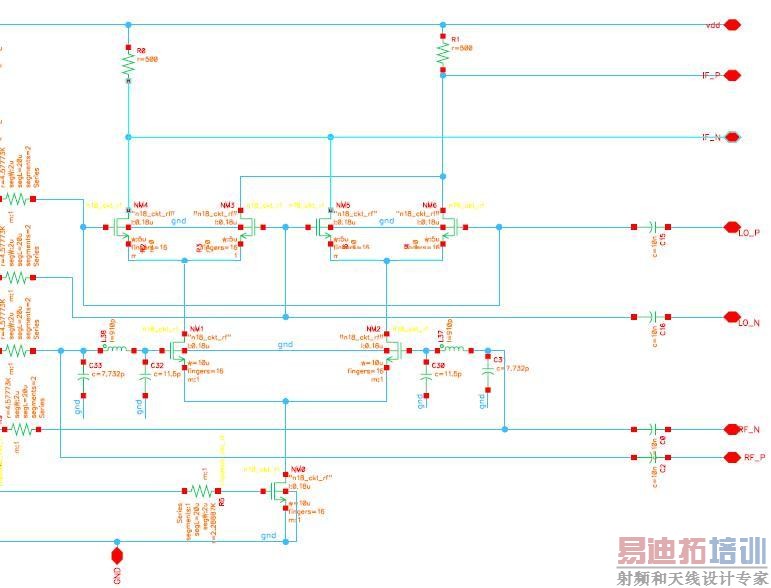

仿真电路

mixer电路

回复 #1 skysky 的帖子
somebody help me！

用噪声优化方法

噪声优化?能说详细一点吗?

thanks！

conversion gain多少? LO power 多少? 所指的NF是SSB? DSB? 如果是一般gilbert cell NF不可能那麼高,就算不是gilbert cell 也不可能有那麼高的NF 可能你模擬有錯誤,你在確認看看

你的電路有作匹配嗎? 電路是否有震盪?  依我以前做的 也是0.18um NF只有7.5(SSB)左右, 看了你之前的文章,不只要看S11; S22,S33也要看,還有就是你的LO power是否有選到最佳點?通常是在0 ~ -6dBm左右(主動mixer)....僅供參考

你把指标列出来啊，是不是电流太小了
