奇怪的晶振仿真
录入：edatop.com 阅读：
在spectre中进行晶体模型的瞬态与交流仿真：

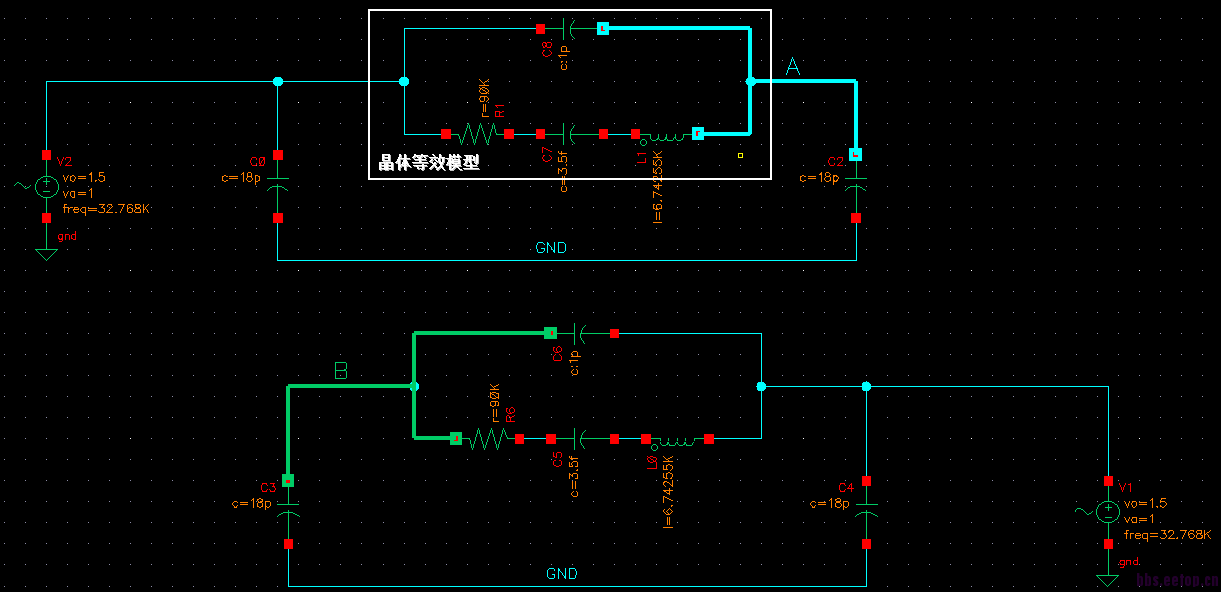

上图两个电路的区别在于，上面的电路信号从左边输入，下面的电路信号从右边输入。

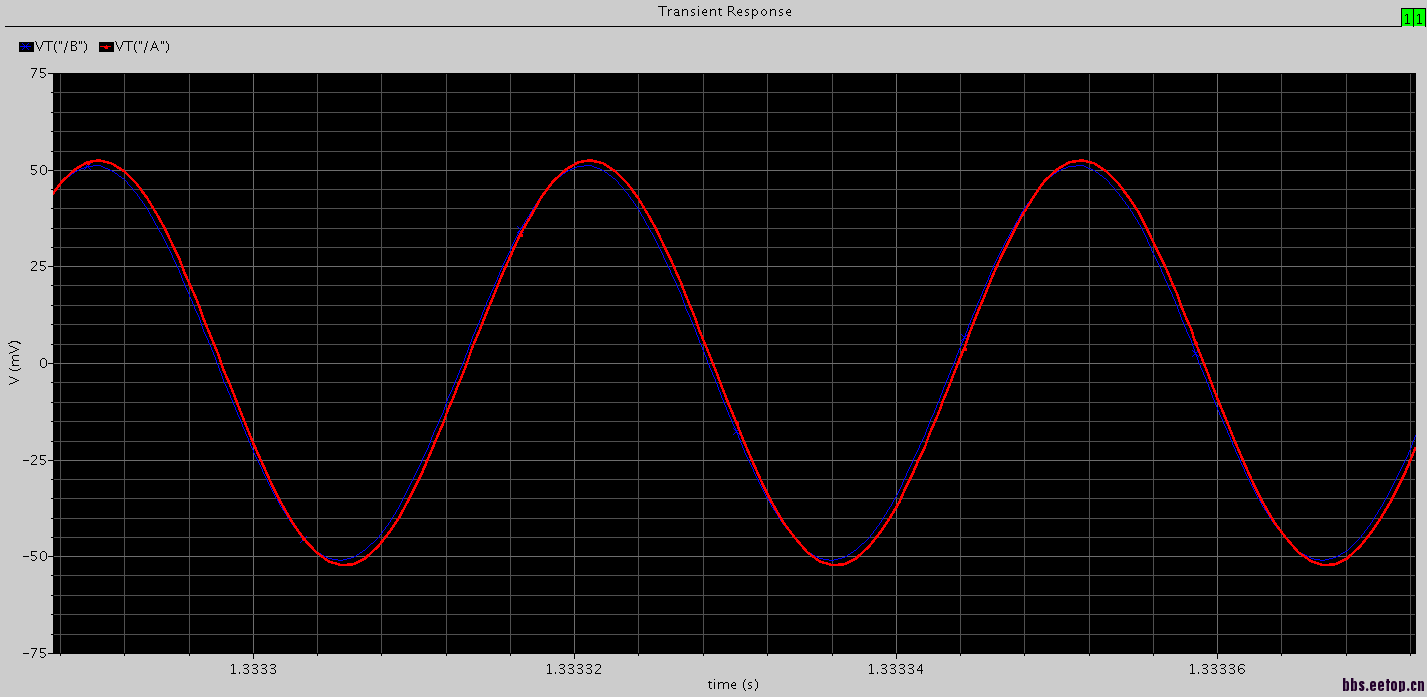

瞬态仿真结果，输入信号振幅=1V，offset=1.5V，频率=32.768kHz，A，B两曲线基本重合，信号都被衰减。如下图：

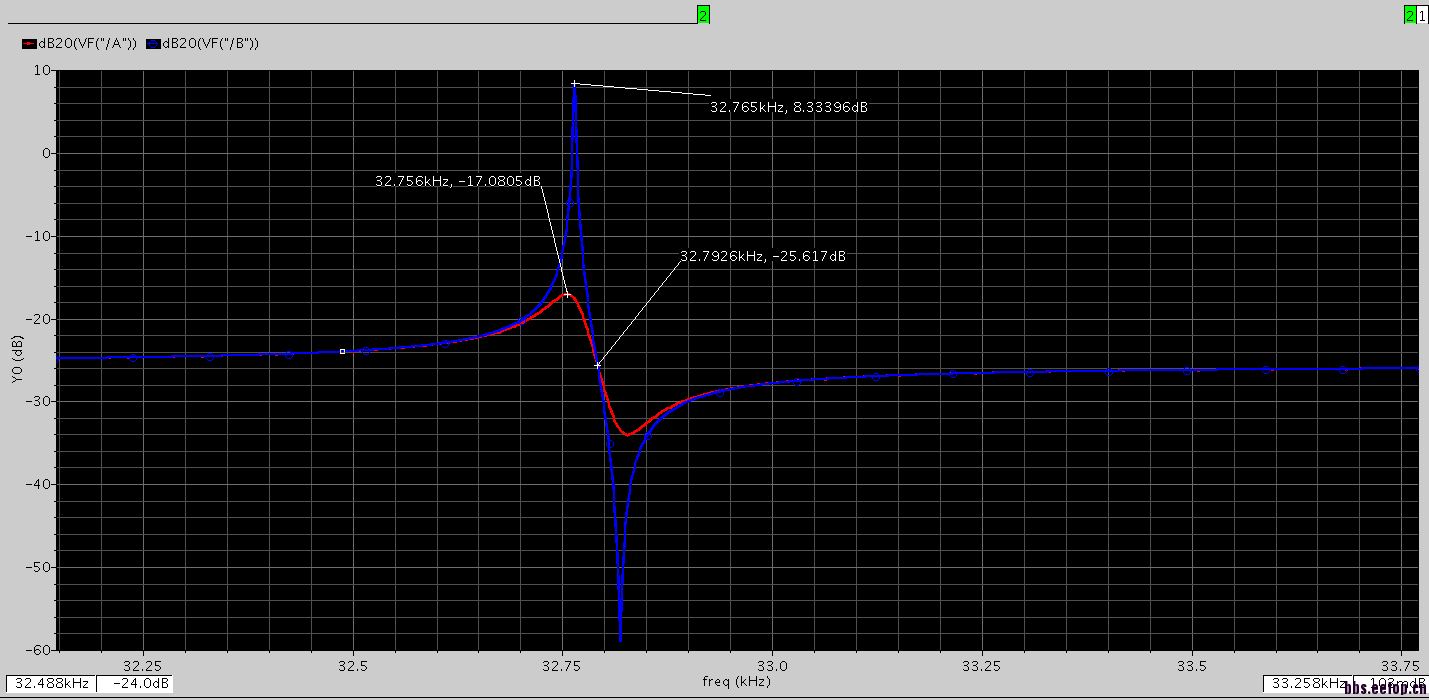

交流仿真结果，在A，B两点的增益在32.768kHz附近完全不同，A点的增益-17dB，B点的增益8dB，如下图：
晶体等效部分的阻抗应该只与频率有关，而与信号方向无关，为什么交流分析得到的结果有这么大的差别?
请各位大侠赐教！
上图两个电路的区别在于，上面的电路信号从左边输入，下面的电路信号从右边输入。
瞬态仿真结果，输入信号振幅=1V，offset=1.5V，频率=32.768kHz，A，B两曲线基本重合，信号都被衰减。如下图：
交流仿真结果，在A，B两点的增益在32.768kHz附近完全不同，A点的增益-17dB，B点的增益8dB，如下图：
晶体等效部分的阻抗应该只与频率有关，而与信号方向无关，为什么交流分析得到的结果有这么大的差别?
请各位大侠赐教！
你把GND的net改成“gnd！”再试试
GND 是通过一个0V的电压源接到地符号的，这里就这个没截图出来。
