为什么经实验观察，Cascode电路带宽反而窄？
录入：edatop.com 阅读：

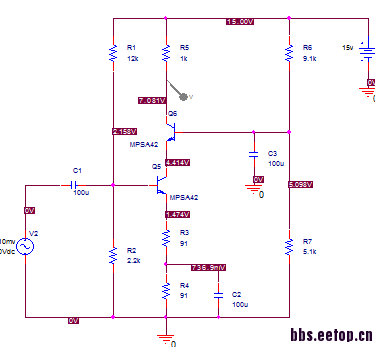

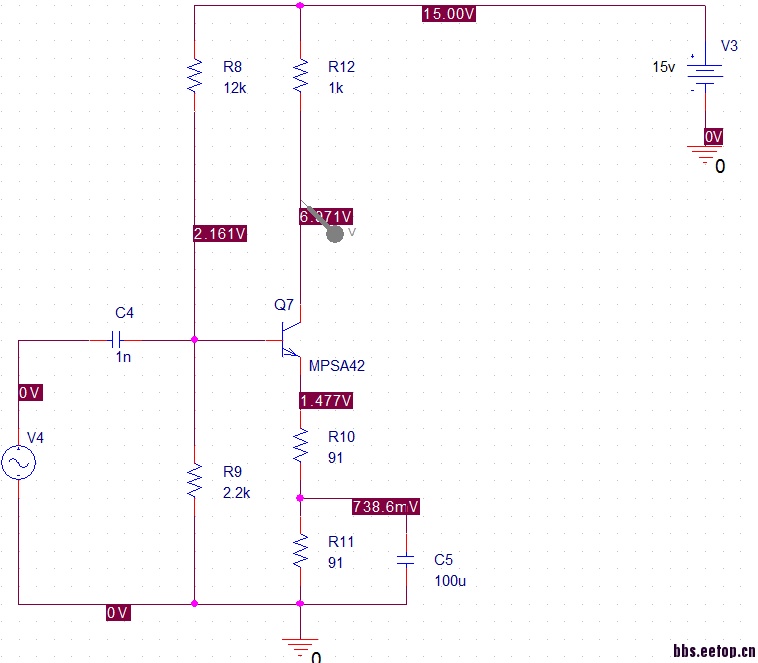

请教各位高手，我用ADS、Pspice仿真过，用相同器件、集电极电流相同的情况下，Cascode电路的带宽反而比共射放大器的带宽窄?而且我也用实际器件实验过，结果也是共射共基放大器比单级共射放大器带宽窄不少，为什么?
想问下这电路的带宽是大概是多少，Q7 Q6的gm是多大?如果仿真中共基管的栅极接理想电压的话，会否会改善。理论上带宽都是1/(Rout*Cout)左右，cascode的输出电容小点，增加了个极点
cascode的带宽当然窄啊，因为它的增益高啊。恒定的是G*BW啊。
教材上说：渥尔曼（Cascode）电路不发生密勒效应，能拓展频宽。我实验和仿真的时候的共射放大器增益与它相同啊。
教材是错误的，很明显输出电阻变大，增益变大，带宽减小
不发生密勒效应，是指第一个管子的增益变小，还是有密勒效应的，比较小而已。教材这么说可能的原因是主极点是输入极点，而你的电路的主极点是输出极点
