带隙基准温度特性与电源电压的关系
录入：edatop.com 阅读：
如图所示一个带隙基准电路，仿真结构显示，不同电源电压下，带隙电压的温度特性曲线会变化，想请教为什么温度特性曲线会与电源相关，该如何来改进。
求教这种self biased 来产生cascode偏置电压的方法怎么保证稳定性?
艾伦书上有详细的介绍，书上是1/4的关系，不过为了保证各种corner下都能工作在饱和区，可以将设得更小些，比如1/5，甚至更小，具体看电源电压留给你的裕度有多少。
。我不是说这个
你的三张图 分别对应什么电压

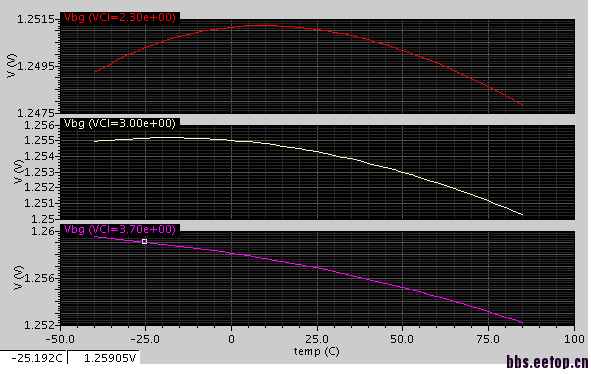

不同电源电压下，Vbg的温度扫描曲线
你说的是?
带隙产生核心的两条支路系统不匹配，不同供电电压时引入了不同的offset。结构问题。
有没什么解决办法，或是推荐一种比较好的结构
记得前面有帖子讨论过这个自偏置环路的增益问题，小编可以自己先算一算增益大小。相信如果提高电路的增益将有助于改善输出的温漂。如果不行的话还是采用传统的OP来完成这个功能，那样肯定会好。
哦，小编还可以测一下该电路的PSRR，相信不会太好。
自己去找找，很多结构都可以，如果不踏实，把准备要用的结构贴上来，可以帮你看看是不是还有类似问题。
