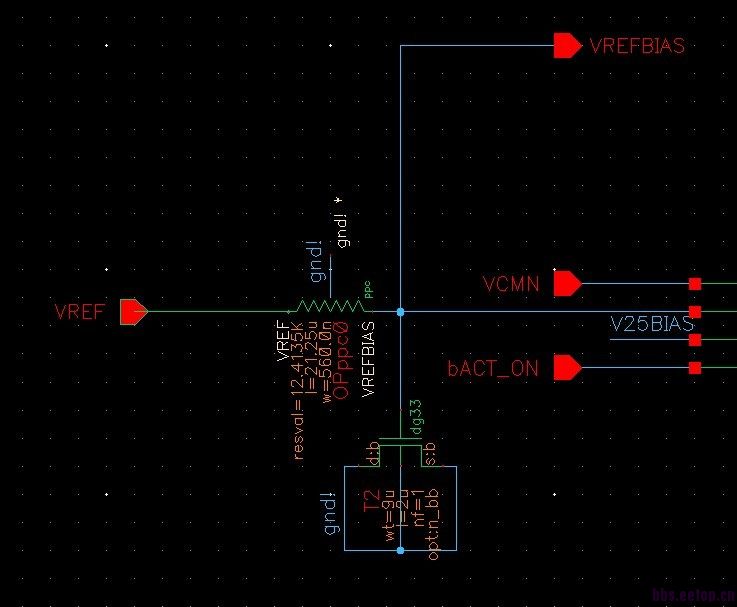

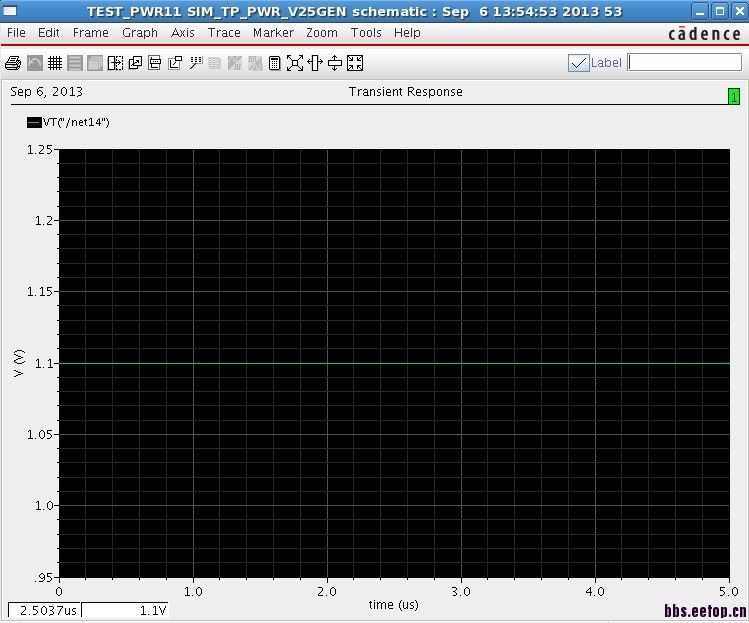

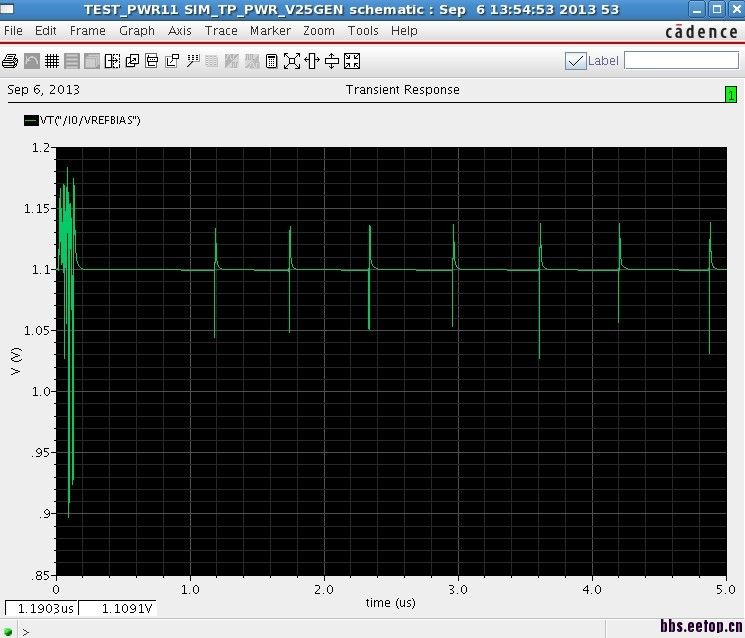

RC滤波后信号这样了。

不加buffer都是你这个样的。正常，除非你的bgr是输出低阻（在大于osc率范围上），或者非常大的RC。

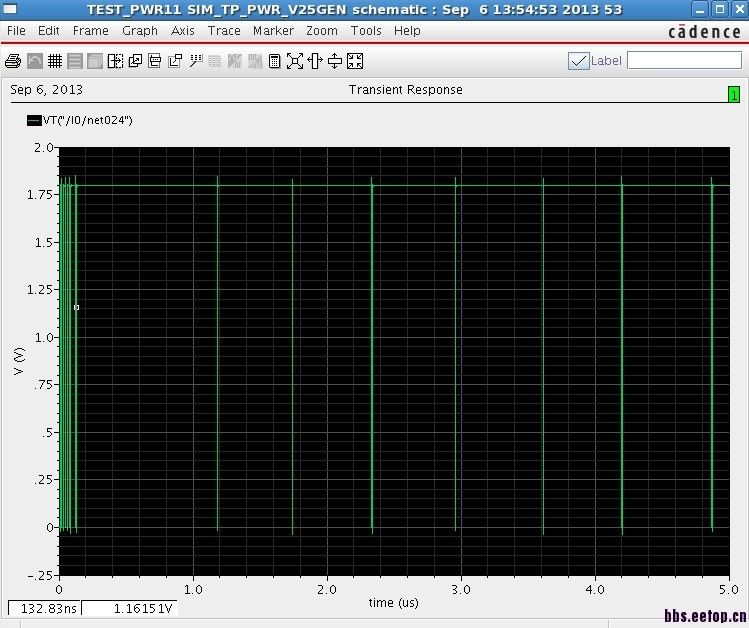

   这个信号作为一个OPA的输入，和另一个信号比较，使得输出波动很大影响了OSC，charge pump无法正常工作了，要怎么改呢，仿真的结果太不理想了，时钟成了这样

    加buffer或者从bgr入手。以前流片的是不是比这次的频率高啊?你有面积加大RC也行

才发现你哪个C也太小了吧。不能给个3，5pF?

能给我说说你这个cp的基本指标么?

   这个是别人做的，没给材料，只是把设计好的update给我们了，电源部分我们没做过……我也是做数字的刚开始接触模拟。要加大电容吗，我试试

   具体呢，怎么加能给个参考的吗，截个图最好了，嘿嘿

    你们让外部人员做好这个IP给你们的?买的IP?

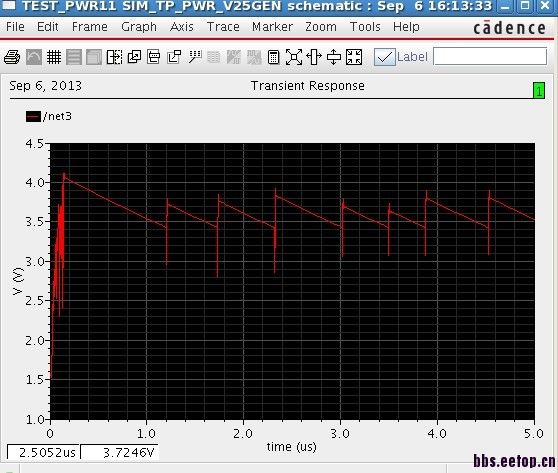

   是另外的一些人，一个团队不在一起,加了电容还是不行，cp输出这样了，应该在2.5V左右的

    要不给我我给你搞搞?

前面有个buffer吧

   又被鄙视了呢……

   又被鄙视了呢……

    有什么影响吗

看起来是参考电压驱动能力不足的问题，加了RC，而C又不够大，所以有一点干扰电压就会不稳。把原因归于RC滤波后造成的，显得并不太公平。前面几位提到明显增大C，或者在RC后加buffer提高驱动能力（或者说降低该节点对地阻抗）应该可以看到改善甚至明显改善。
