MADC中0.5Bit的冗余位是怎么产生的?

录入:edatop.com    阅读:

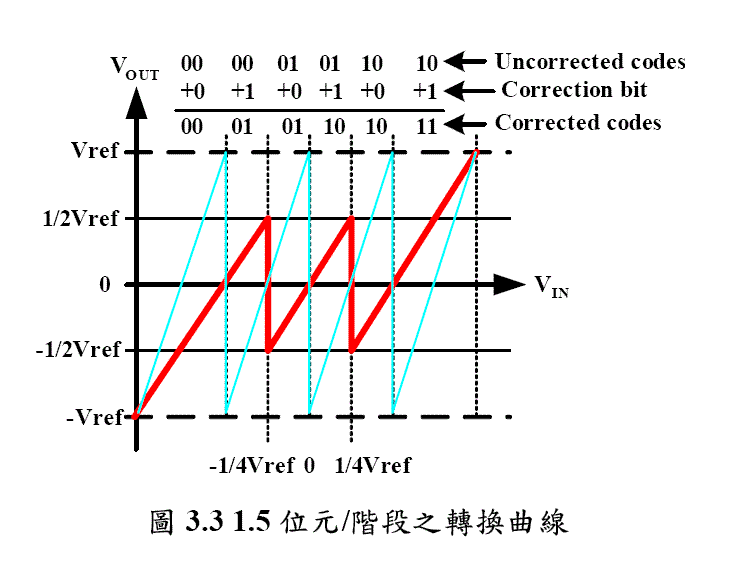

在1.5bit中的0.5bit的冗余是由下一级的MADC产生的, 如图红色曲线所示, 只要residue 大于0, 则correction bit为1, 否则为0, 问题是红色曲线的冗余输出范围是从0到1/4Vref的时候, 按照这个红色的曲线, 下一级的输出的MSB是0, 这样怎么产生为1 的冗余呢? 多谢.

01+00=01

0.5bit的冗余是由下一级的MADC产生的
-----------------------------------------------

这个不明白....另外图是红XX,请LZ告诉图片资料是哪篇论文里的?台湾

这个图给我了很大启发

看下级的时候应该看蓝线。虽然说电路中还是用的红线,但是每次红线correction完了都变成蓝线,追溯到最后一级一定是一个蓝线的普通flash,然后错位相加后不断进位,所以每前一级往后看到的都是correction之后的结果。
