有源电感确实可以增加带宽

录入：edatop.com 阅读：

关于有源电感前面帖子提到过它的电路和等效的小信号图，拉扎维书上面也有讲到---源跟随器用大电阻驱动是可以当做有源电感的。
下图一是测试的一个电路，图中Rs和MN1构成负载阻抗，通过调节Rs和MN1的Gm可以使其呈现电阻和电感的特性，具体的关系为Rs>1/Gm

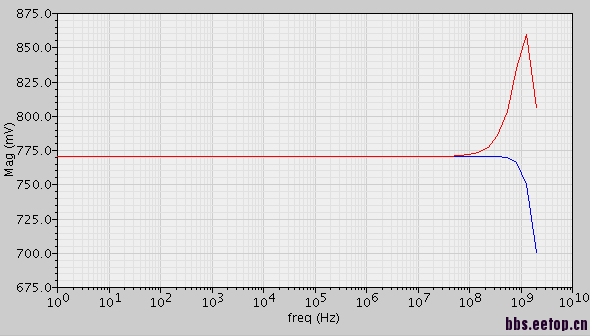

电感特性（其中除了感抗也存在阻抗），反之为电阻特性，寄生电容回产生一个极点，在图二的仿真图中可以清楚的观察到，红色线表示为Rs>Gm呈现电感特性时的仿真图，另外一条线为电阻特性时的仿真图，可以分析，在主极点产生的情况下，电感特性可以使增益增加，换句话说可以将这种增加等效在带宽上面，但是电阻特性处于下降的趋势，所以没办法增加带宽！个人觉得这种方法做补偿不错……希望大家指导指导，给给意见。
