求助，这样的基准电流源是否能正常工作

各位大神，我现在遇到这样的一个基准电源电路，我的问题是，如果这个电路的VDD由0V变为10V时，右边的支路能否产生电流，仿真的时候左边的支路有32uA的电流，但是右边却只有10pA的电流，请问原因为什么呢

bandgap支路

有没有人懂啊?右边子路是否无法开启

2级管反偏哇?

这种电路，没有启动电路的话，不能正常工作的机会非常大。

理论应该是两条支路都会没有电流产生啊，但为什么左边支路却又32uA的电流呢?

  电路没有正常启动，也就是没有启动起来。
左边是可以有电流，你右边最下面共栅的nmos管子，对左路来说栅压高于vth左路就会产生电流，而对右路而言，栅压必须大于一个vth+Vbe 才会有电流产生，你看看仿真结果这两个nmos管的栅电压是多少。

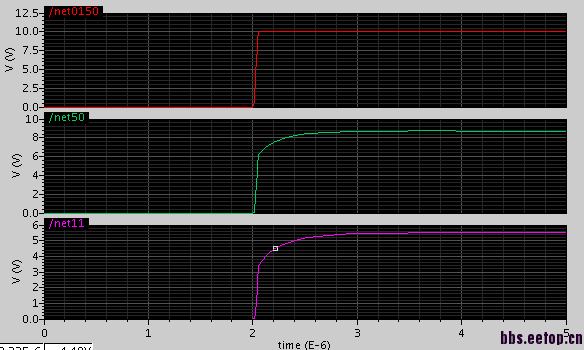

大神，图是仿真出来的结果，图的顺序对应着节点的从上至下 的顺序，最上面的nmos的VG为10V，第二个nmos的Vg为8.7V，Vbe为5.5V，最上面的两个pmos的VDS都接近0V

没有启动电路的话，不能正常工作的机会非常大。

   启动电路

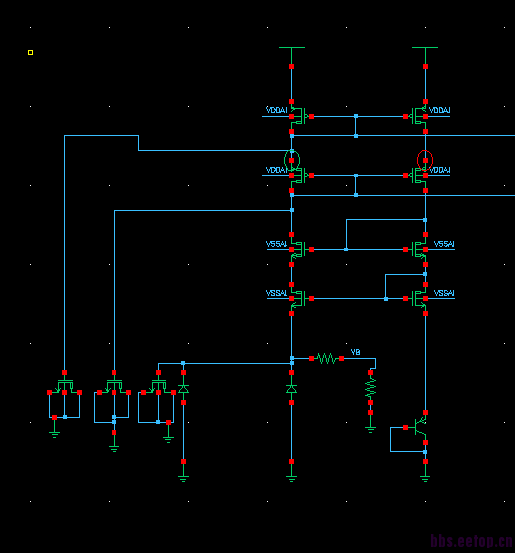

其实整个电路是这样的，左边的电容是使左边支路具有32uA的原因，去掉电容后整个电路就都没有电流，但是我仿真的时候工作状态也不对，启动电路应该加在那个节点了?

这样的基准电流源是否能正常工作
