关于LDO的一个问题请教
录入：edatop.com 阅读：
笔试的一个题目，因为没有做过LDO，所以分析起来感觉不太会，麻烦大神帮忙指点一下：

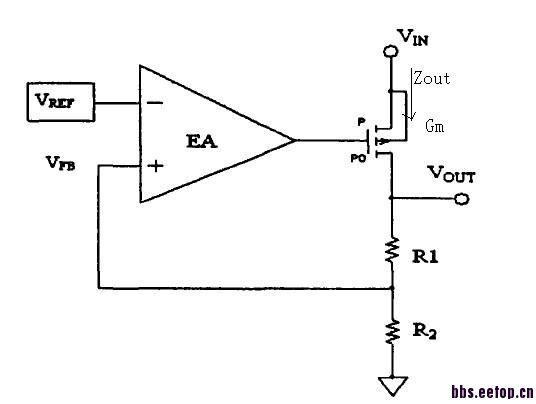

求的是Vout（s)与Vref(s).Vdd(s）的关系式，图如下：
Vfb=Vref, Vout/Vref=(R1+R2)/R2, => Vout/Vref=(R1+R2)/R2
这个我做出来了，但是，如果电源发生扰动，加入Vdd(s)之后，电路应该如何分析呀?
VDD的计算参考拉扎维P55 图3.23和P254的图9.24，算出来刚好是环路增益的倒数
Ea的结构都没给，，，，，
他那个应该只考虑功率管级的psr，
VOUT=VIN/AVLOOP+VREF/belta
对啊。小编不好意思，之前算错了，将PMOS功率看成NMOS了。再直接列小信号计算一次
结果是vout/vin = 1 / (β*A1) ,
A1是第一级的增益，β= R2/(R1+R2)
