齐纳管衬底如何接电位

有没有人知道齐纳管的衬底如何接电位?做在nwell里的齐纳管，nwell是要接电源还是齐纳管的n极?
所给工艺里没有提到这个，求助各位大侠指点。

    如果衬底是PSUB，那么接GND；如果衬底是NWELL，接高电位就可以了。

    为啥我觉得不那么简单?高电位可能是5~40V，而齐纳管稳压到5.8V。

zener  是靠 breakdown .
如果 n_well  當 zener diode "N"   .  得確定外面 guard ring  拉夠開
因為 zener 一般會串電阻 ,  breakdown 就是5v .
除了你是 cascode  zener . 有些 zener 做 gate clamp 會串起來且共用LAYOUT  (省 layout area )
  就接最上端 , 但萬一串太多   .得考慮ZENER 最下面那顆和旁邊壓差
d1-> d2-> d3-> d4 .
每顆都是5v , 但是 d4 那科可能會看到 20v ..
如果怕就每顆 zener 都獨立電位.

    谢谢回复。Zener在电路中是二极管，但是在版图上实际会形成寄生的bipolar。因为整个Zener是做在nwell里的。也就是说nwell是Zener的衬底。但是这个nwell又是相对独立的。所以不知道是和其他的nwell一样接到到电源，还是悬空，还是接到Zener的n端。

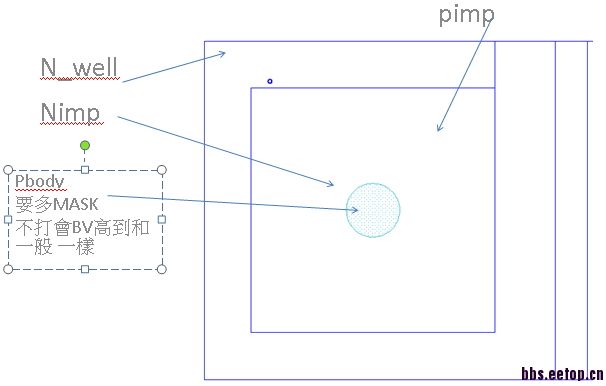

看圖吧

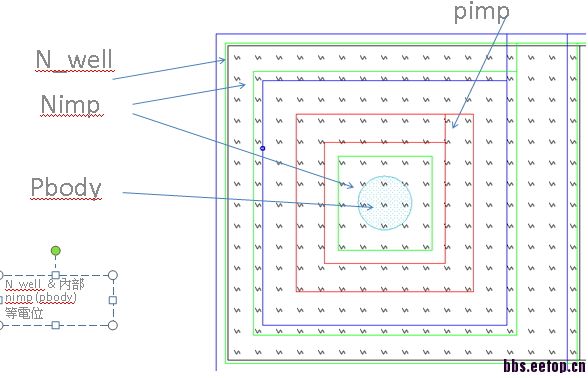

這是 PDK  zener .  外圈那個 n_well  一般和內部同電位
但是 如果你是很多顆 zener  可以在一個大 n_well  內使用多個 zdio .  但這類省面積做法
  n_well  最下面那顆可以會看到 5v*4  =20v  ..20v 壓差 ..

    太强了这位大侠，真是救人于水火啊，非常感谢！
