版图DRC遇到off grid错误
录入：edatop.com 阅读：

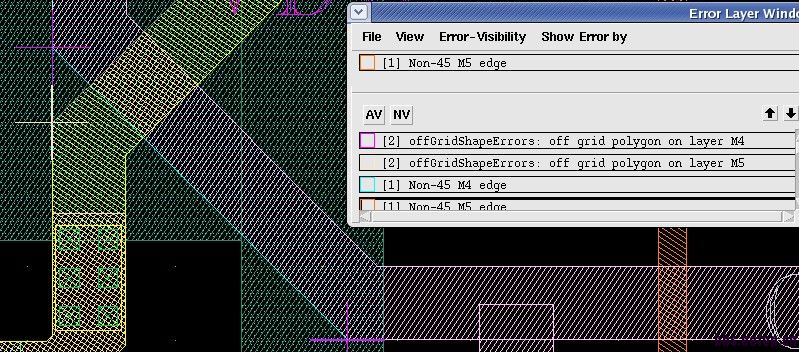

画版图时DRC时遇到这样的报错，不知什么原因，望大神赐教
你用了45度的线，有些点就有可能不在版图的最小间距点上了。要修改就改成90度的转角，或者把45度线的边沿都对到grid点上。
搜索论坛……以前有解决方法。不改layout用script做
1.用polygon再描一遍
2.寫command file 對vertex座標做四捨五入再回存GDSII
