设计DAC，如何加快响应速度？
录入：edatop.com 阅读：

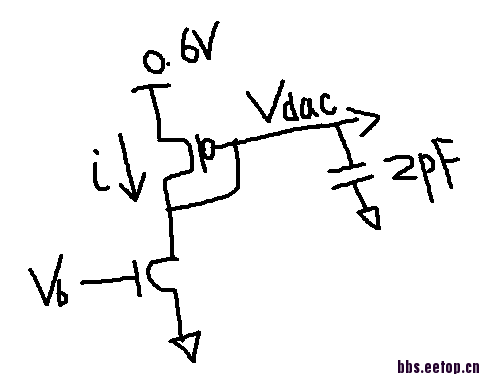

现在设计一个亚阈值区的DAC，原理大概就是下面的图，电流 i 想要从300nA变到20nA，但输出线上负载较大，又是亚阈值电流，所以Vdac建立得很慢（从大约160mV到300mV，需要10us以上），有没有什么好的解决方法，最好建立时间能到1us内?
试过在Vdac上加一个预充电的PMOS，给一个窄的负脉冲栅压，把Vdac往上拉一拉，但这个很不准，受PVT影响太大了
真的没人知道?不算很难吧
I think the only way is to reduce the loading capacitor or increase the gm of the PMOS
是寄生电容，减减不了多少
试试再加强一些PMOS吧
应该有比较技巧性的方法吧，只是我想不出
加一个运放来驱动寄生电容吧。要不无解
具体怎样加法?0.6V的运放会不会设计很困难啊
