关于DAC仿真INL 和DNL 问题，
录入：edatop.com 阅读：

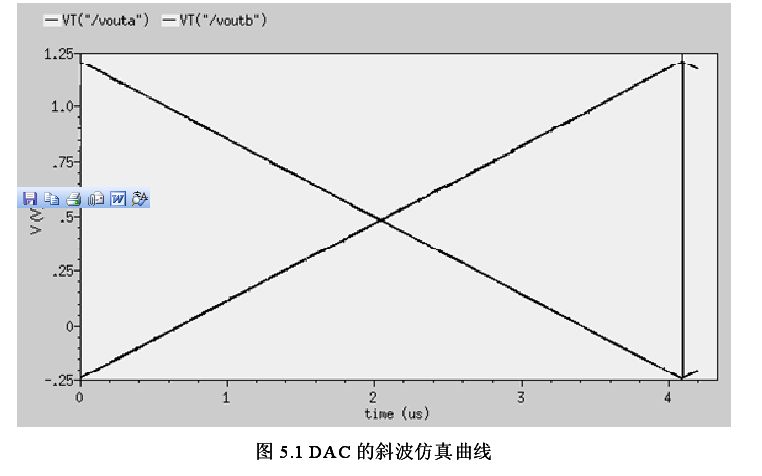

把这对波形进行相减，然后进行采点，将数据输入到 matlab 中，则可计算出DAC 的积分非线性误差(INL)和微分非线性误差(DNL)。
为什么差分输出要相减后再采点呢?
根据DNL和INL 的公式，一条输出线不是就可以求出INL和DNL 了吗?请高手指点
为什么差分输出要相减后再采点呢?
根据DNL和INL 的公式，一条输出线不是就可以求出INL和DNL 了吗?请高手指点
自己顶一下，急盼大侠知道讨论
你这是差分dac当然要差分了。
不知道我理解对没有
电流舵DAC输出不都是查分的形式吗，根据DNL和INL 的公式，一条输出线即可求出啊，请指点（详细）。
当你不能保证相邻码切换时，一根曲线的电压增加量等于另一根曲线的电压减小量时，就应该电压相减后再求，况且你的应用是差分应用的；
引起两根曲线加减量不同的因素可能包含，两边电阻负载不匹配以及非线性，还有电流DAC本身的输出电阻。
差分输出的DAC的DNL和INL要采差分相减的数据肯定是没错，那是因为你两条支路还会存在不匹配从而产生非线性，你如果只看单端输出就会忽略了这一点
LZ这个公式是来源哪篇PAPER?能否给我发一份啊，感激不尽。
