SC积分器中运放的负载电容怎么算？
录入：edatop.com 阅读：

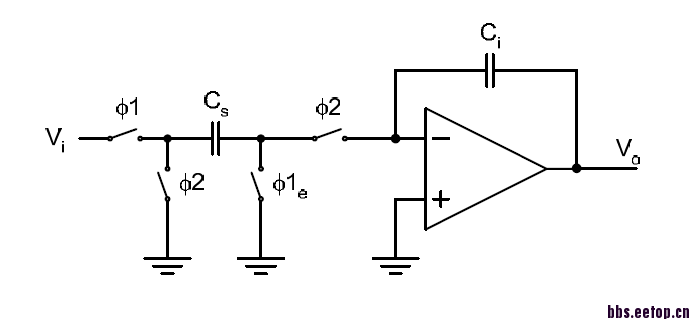

图所示是一个积分器，由两项非交叠时钟控制，分为采样阶段和积分阶段。
我想请教一下这两个相位下，运放的负载电容分别是多少?（不考虑其他的电容）
ps：我在一篇paper中看到，积分阶段负载电容为Ci和Cs串联（Ci*Cs）/(Ci+Cs),这个结论是怎么得到的?为什么运放的反相端不能看做虚地呢?谢谢大家哈。
我想请教一下这两个相位下，运放的负载电容分别是多少?（不考虑其他的电容）
ps：我在一篇paper中看到，积分阶段负载电容为Ci和Cs串联（Ci*Cs）/(Ci+Cs),这个结论是怎么得到的?为什么运放的反相端不能看做虚地呢?谢谢大家哈。
自己顶一下，请同胞们指点指点
我的理解是 单是图中这个电路是没有DC反馈的，自然不能看成虚地
和是否有dc反馈无关。在考虑反馈网络的负载效应时不能假定虚地，需要用最基本的电路原理推导。具体算法可以参考gray书中反馈部分计算负载效应的相关内容。
我也想知道，哪位懂?
运放的负端是高阻节点。近似负载的时候将其看成与运放输入端断开。那么负载其实就是两个电容的串接，所以得到的是你说的这个公式
