关于LVS验证中 电阻报错的问题

为了抽取一下电阻的阻值，于是就画了一个很简单的电阻。
做LVS验证的时候 报错 property error“property W not found on”
查看 source netlist里面的写法是 R0 vdd！ gnd！ 10K $[RP]
而Layout netlist里面的写法是  R0 VDD！ GND！ 9842.86 L=2.6e-05 W=1.4e-06 $[YS] $X=2000 $Y=800 $D=25
请问 报这个错误，是因为 在source netlist中没有W和L值么? 还是说抽取的电阻值和schematic里面定义的电阻值差距过大造成的?
先谢过了！

不是差距过大，一般默认定义的tolerance是5%，即使是，也不是这样报错的。
要么把LVS验证W&L的开关关掉，要么在source网表里加上W和L的信息。

    如果WL不一样那么应该报不匹配的问题而不是找不到W，最好看下$[Rp]的Rp究竟调用了什么

懂了，那就是说，其实我在从layout中提取出来的网表中，把W和L的值删掉也是一样的效果了?

   查看了LVS的rule文件，里面关于电阻的语句里面有trace 电阻的阻值和W的值。但schematic中提取的网表中，电阻的属性是没有W和L的值的，所以就会报错说W找不到。

    不完全是。因为你的LVS软件开启了W&L check，可以关掉的，查查setup的选项。

懂了，多谢解答~

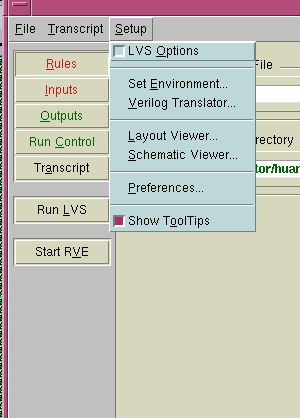

   请教一下，刚刚查看一下setup里面的选项，并没有找到关于W、L设置的东东。[attach]563468[/attach]

   请教一下，刚刚查看一下setup里面的选项，并没有找到关于W、L设置的东东。

    点开LVS option

难道是在 Gates选项中 选 turn gate recogntion off么?

  求大神明示

    查了一下，要修改的是rule文件。在rule文件中找到类似
Trace Property R W W 5
Trace Property R L L 5
之类的语句，删掉。
修改成
Trace Property R R R 5

   好的，多谢
