电阻lvs报错，求指导~
帮顶，顺便问一下，这是什么电阻

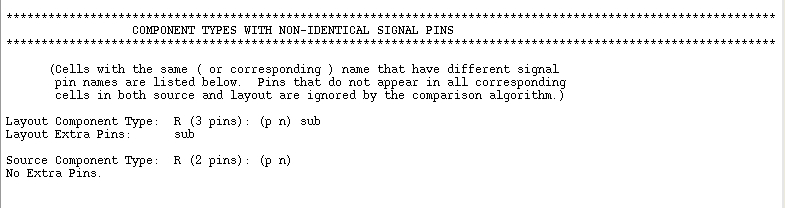

这么明显的提示
layout上3端电阻，schematic 上两端电阻改成3端即可
npoly_u_1k
schematic上本来用的就是三端电阻啊，用的npoly_u_1k，第三端接vss了。
看一下netlist， 在netlist中 电阻是不是3端的
lvs是based on netlist
检查了下规则文件，是规则文件的问题，已经解决了，还是非常感谢
