Layout中 大尺寸开关管的画法，有经验的请指点一下
录入：edatop.com 阅读：
因为需要用到一个大尺寸的开关管 0.18um工艺下 管子的W 达到2000um多。

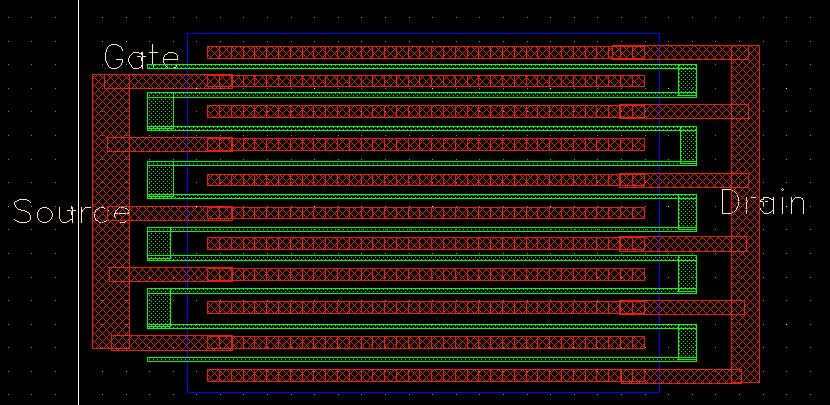

自己查了一下网上的资料很少。于是尝试着用了 下图这种蛇形画。
如果Gate信号只是从图上部左侧的gate端连入的话，末端以及后端poly上的电势是不是会受到影响?这样管子的性能可以保证么?
有经验的大虾可否指点一下，这种大尺寸的管子应该如何画比较好。
先拜谢了
自己查了一下网上的资料很少。于是尝试着用了 下图这种蛇形画。
如果Gate信号只是从图上部左侧的gate端连入的话，末端以及后端poly上的电势是不是会受到影响?这样管子的性能可以保证么?
有经验的大虾可否指点一下，这种大尺寸的管子应该如何画比较好。
先拜谢了
Gate 有点问题?你现在只用了1Metal
0.18um 有多层Metal，画这个起码用2层Metal，用到3层Metal最好了！
你的意思是在左端和右端gate连接处 打孔然后接gate输入信号是么?
用弯曲线或者华夫结构比这种叉指的好
关键实验室编辑器没办法画这两种结构。没办法斜着画
这不是编辑器的问题。
有些开关功率管的画法如下图，两个finger的gate一组，两头要用metal1连起来
这个和画成finger有什么区别...
。那为啥不能画斜线呗。求小编明示
没区别，就是两个finger栅极的poly连一起打接触孔
如果attach了工艺库的话，而且drc不允许走斜线，那么就没法走
