Pipeline运放瞬态不行？

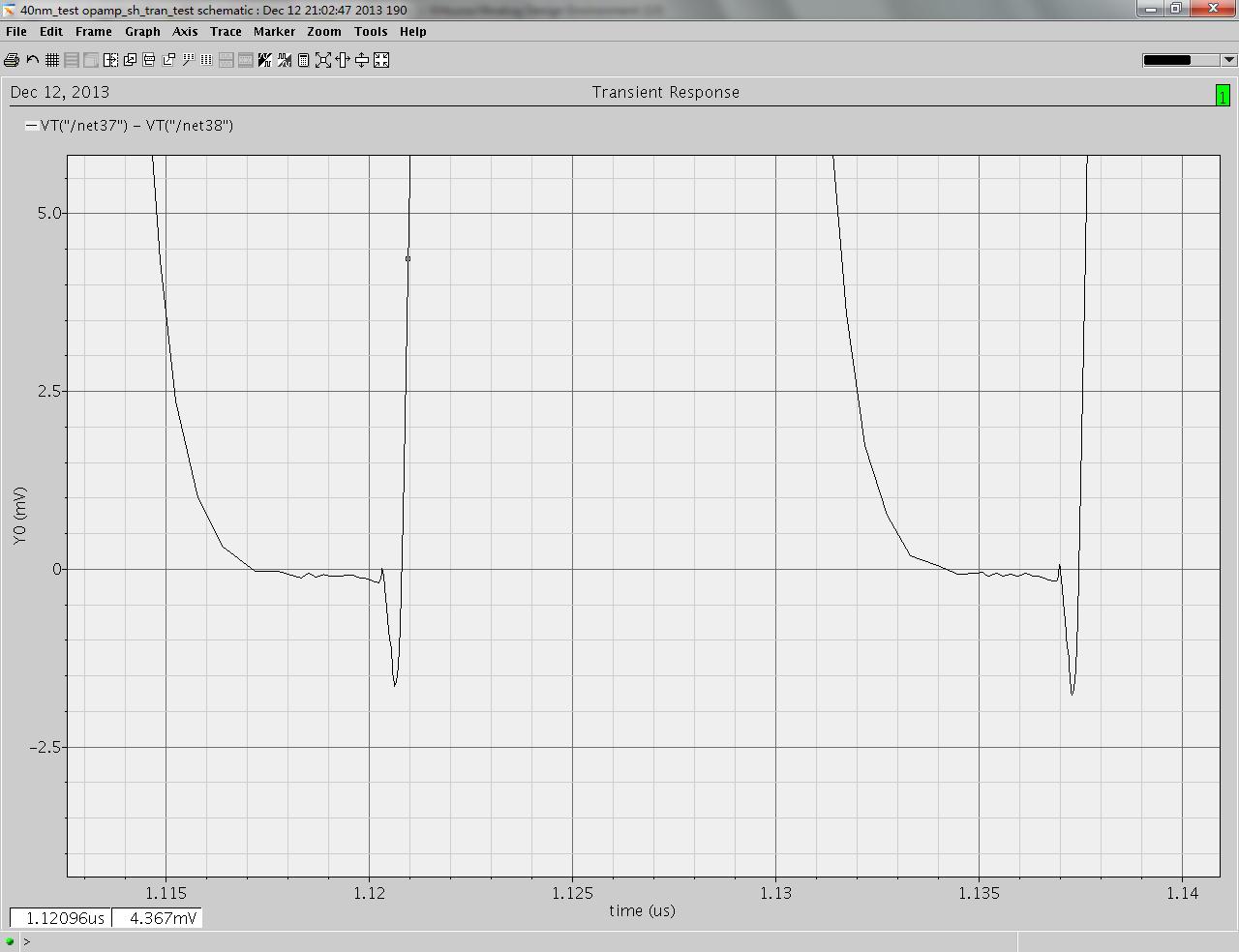

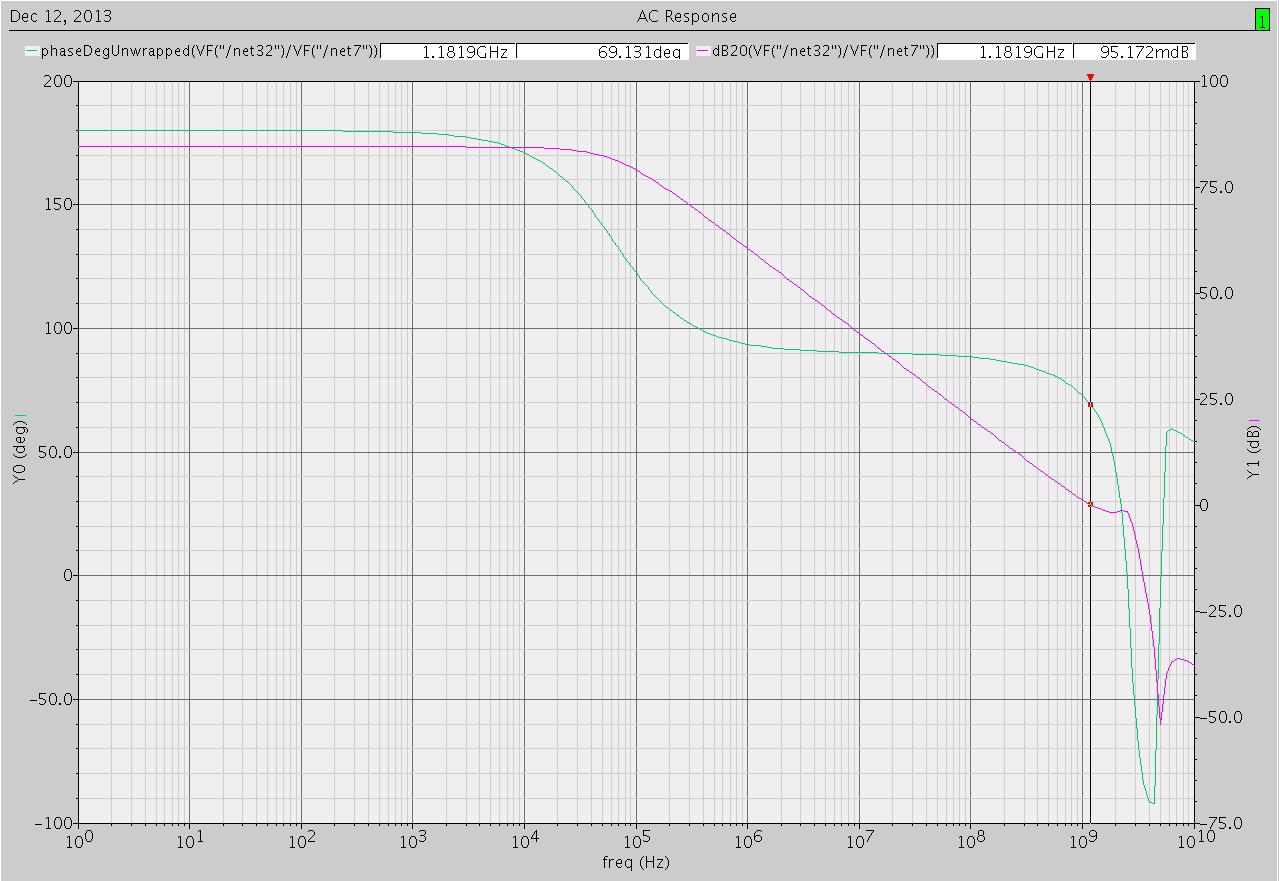

最近在做一个运放，为12bit,60M采样的Pipeline ADC做的，目前负载2pF电容，增益84dB，GBW=1.2G，相位裕度70°，GBW已经这么高，而且从Bode图中，可以看出在GBW内，该运放的相位曲线很平滑，零极点对在带外，但是瞬态仿真中在半个时钟周期内还是不能完全建立，并且如图所示，在建立过程中产生了震荡，这是由于gain_boosting产生的零极点对的影响吗?如果是零极点对的问题，那么为保证最优的建立时间，gain_boosting所产生的零极点对在Bode图中的位置应该怎么放置，与GBW是什么关系，主运放与辅助运放的各自的GBW以及主运放的次主极点应该是什么关系。大神给予解答吧，出现吧。

给出零极点，我可以帮你分析瞬态响应

看不是，好像相位裕度很低。根本没有60度

这种假的phase margin要来何用
没看到幅度在0db附近都上翘了，gain margin肯定很差
发现很多人都无视或故意调出这样曲线，其实就是投机取巧，弄巧成拙，还不如老老实实按照正规方法做design
by the way，仿真精度再设高一点

   gain margin is too small

好像在次极点附近有个零点，而且这个零点好像还是右半平面的，而且瞬态中从低到高跳变时有一个先下降的尖峰（由高到低好像也有一点尖峰），所以我觉的是右半平面的零点引起了建立时间太长。
不知道后面怎么又出现曲线上翘，难道是又出现了左半平面的零点? 而且还是两个挨着?等大神来解释

    请问，这个怎么解决掉，增益裕度不够怎么弄?谢谢

没有做过，学习学习

瞬态仿真有些问题  输出电压有点低 0~100mV?  运放没调对吧
