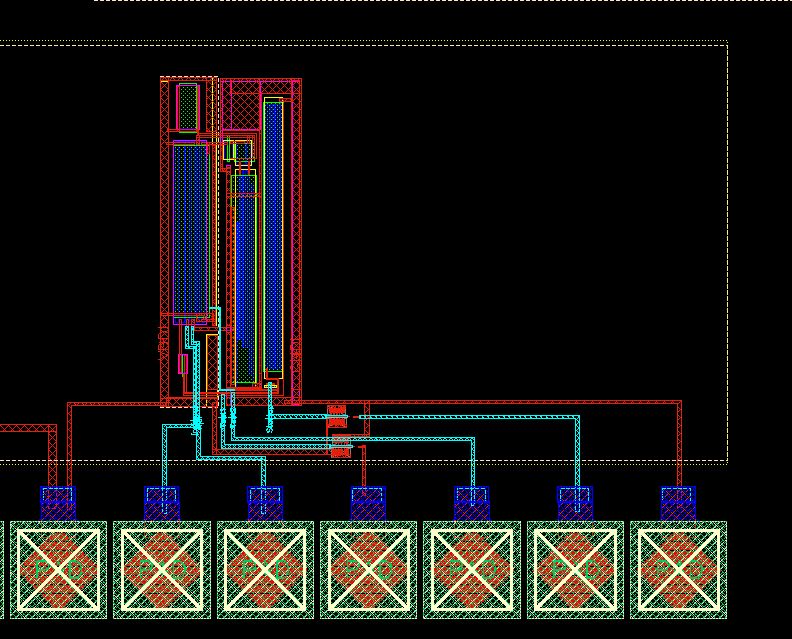

求各位帮忙看一下，这个layout中的两层是什么？

翻了实验室很久以前的一位前辈设计画好的版图。发现最外面 加了两层东西。看了一下属性 一个叫  NODMYAL  一个是 NODMYACT。 找了一下design rule里面对层的定义，并没有发现这两层的描述。
请懂的大虾帮忙看看，一般在设计好的layout外面 还要加两层东西，会是什么?

可能是drc规则验证区。该区域外不进行drc验证。
Design rule的doc可能没有，具体可以查看.drc文件里是怎么写

   看名字里面大概是no dummy的意思，就是不让工厂自动生成金属或者poly的dummy覆盖，一般对寄生敏感的电路都要求无dummy覆盖

刚刚联系了以前实验室的一个人，他说是为了流片后拍照用的，没有那两层的话，看到的全是dummy层，具体的他也不太清楚。
只知道是这个作用。大虾对这方面了解么?

多谢小编，好像是这样的

    你的解读能力好强，我看不懂那个ID....

    见过类似的，NGF，NPG都差不多，这个更明显。你不觉得这帖子的亮点是小编发的layout本身吗，sjtu太有钱了吧

    我去了个去，是啊。

sjtu是指什么学校?

亲。我现在已经不在SJTU了。

    提示：jt是jiangtong的首字母。
