关于晶振电路
录入：edatop.com 阅读：

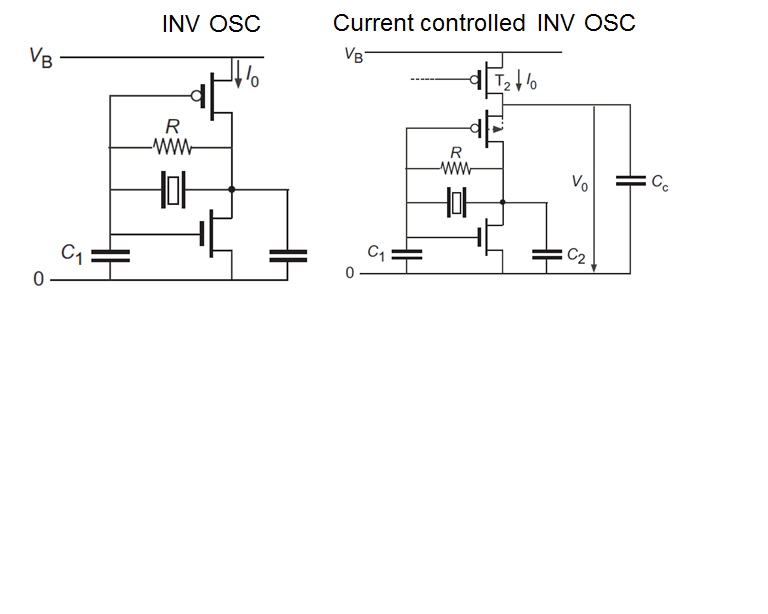

好像大部分资料的32k或者几十兆的晶振电路都用反相器作为放大器来驱动，但是我在设计的过程中发现这种结构的电流效率不高，功耗很大，看到有本书上有介绍current controlled INV OSC的结构，用一个电流源控制反相器的电流，这样反相器N管P管都工作在弱反型区，提高电流效率，但是这种结构有个缺点是需要一个很大的对地耦合电容，比较占面积，大家对这种结构怎么看，实际产品中有采用的吗
加来减小电源ripple，不加也行，看performance要求
不加电容的话，P管就不起作用了吧，那就相当于一个单管的放大了
不加电容的话，P管就不起作用了吧，那就相当于一个单管的放大了
还好吧，我印象中50p好像就差不多了
可以省一半功耗的说
不过如果不在乎功耗的话，的确没啥必要的说
经典的结构中只要一个NMOS管提供负阻就足以震荡了，所以PMOS不重要，能够限制电流救可以了。
