spectre noise 仿真 请教
录入：edatop.com 阅读：

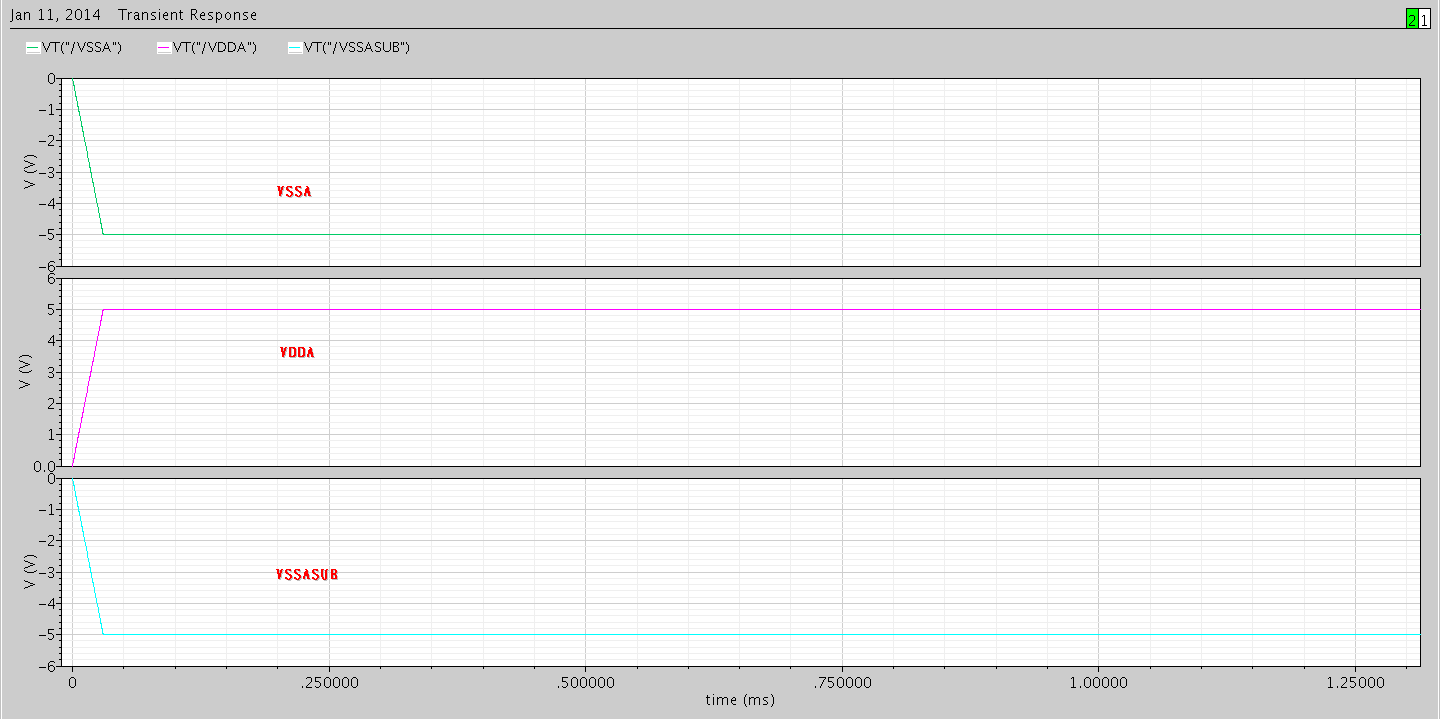

大家好，使用noise仿真时，同样的电路，只是电源电压不相同：一、电源电压具有一定的上升时间；
二、电源电压为固定电压；

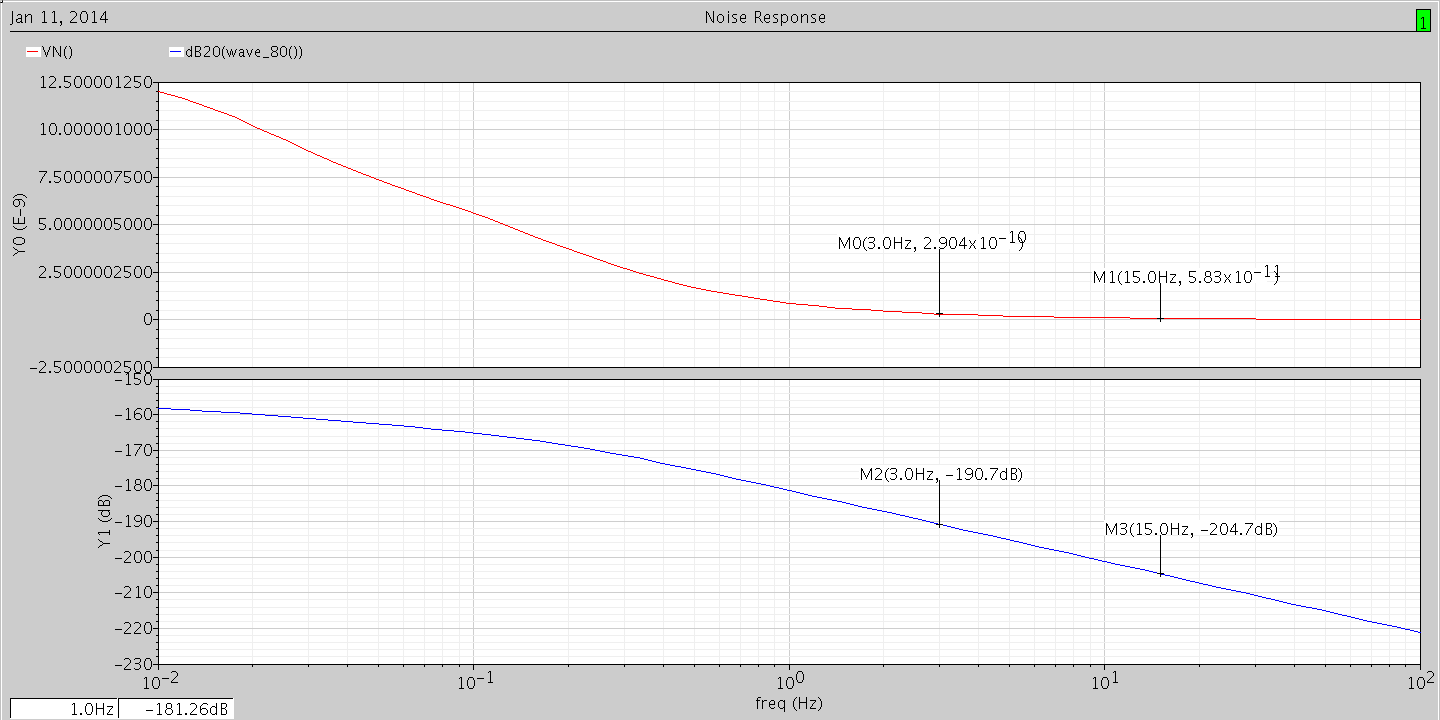

方法一 噪声仿真结果

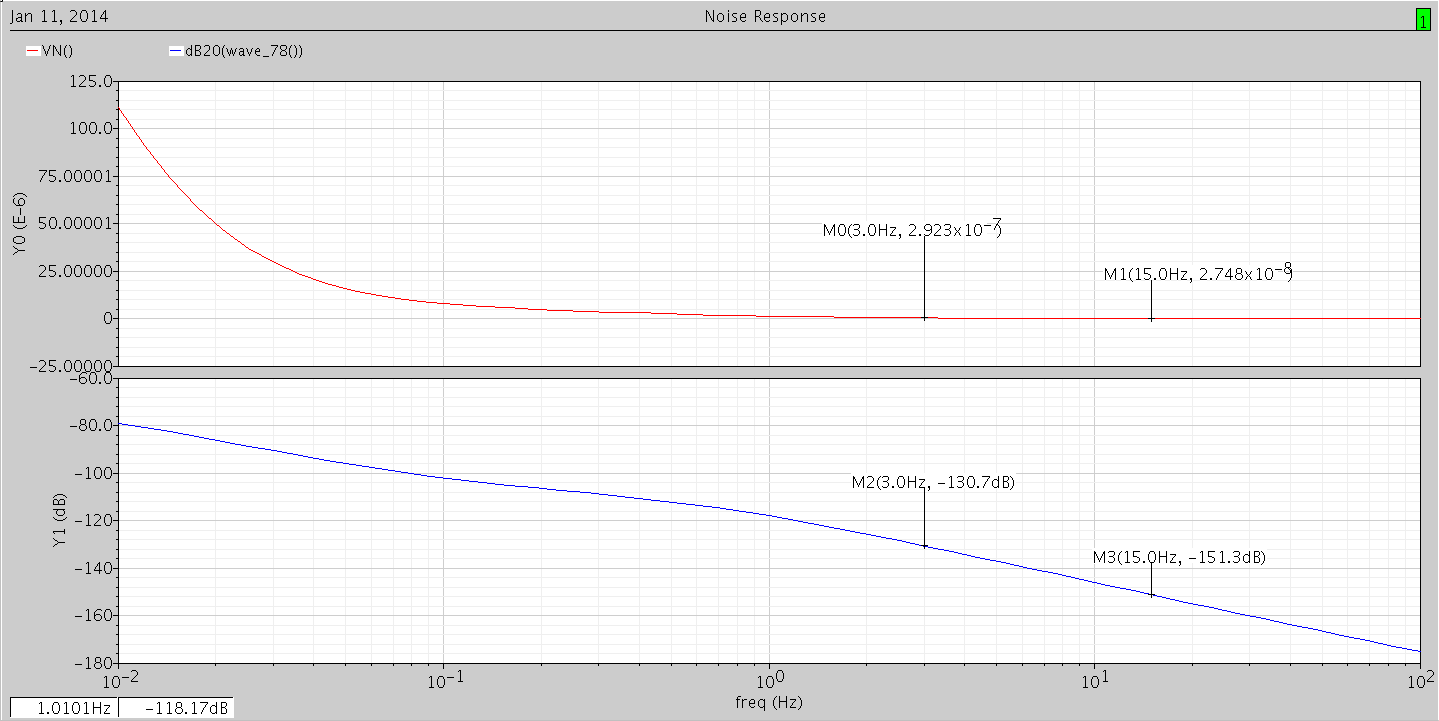

方法二 噪声仿真结果
方法一 加具有一定上升时间的电源电压，仿真得到的噪声值不正确；
方法二 加固定的电源电压，仿真得到的噪声与理论计算值接近；
请问大神 ，有没有遇到过类似的问题 ，是什么原因?
谢谢了
二、电源电压为固定电压；
方法一 噪声仿真结果
方法二 噪声仿真结果
方法一 加具有一定上升时间的电源电压，仿真得到的噪声值不正确；
方法二 加固定的电源电压，仿真得到的噪声与理论计算值接近；
请问大神 ，有没有遇到过类似的问题 ，是什么原因?
谢谢了
自问一下，方法一 noise仿真是稳定时还是初始值
看仿真时先进行了tran分析，做noise分析，应该是稳定后的噪声仿真结果吧。
把电源电压都设为零，看看是不是你方法一的结果。
noise分析是在ac分析基础上做的，
ac分析是在dc的工作点上做的，
dc工作点计算是在t=0完成的。
所以估计方法一算出的噪声值是0电压情况下的。
noise分析是在ac分析基础上做的，
