电荷泵电流震荡求助
录入：edatop.com 阅读：

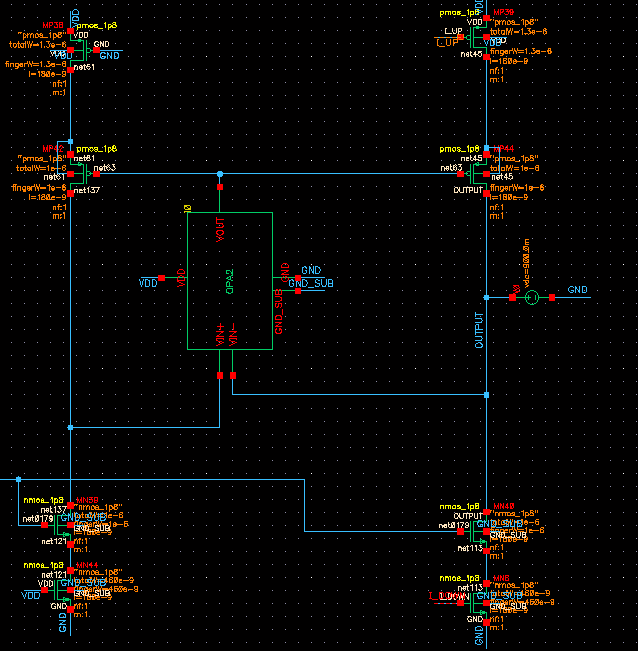

求助： 采用图中的电荷泵结构，输出端暂时没有接滤波器，只接一个直流电平为0.5*VDD的电压源到地。

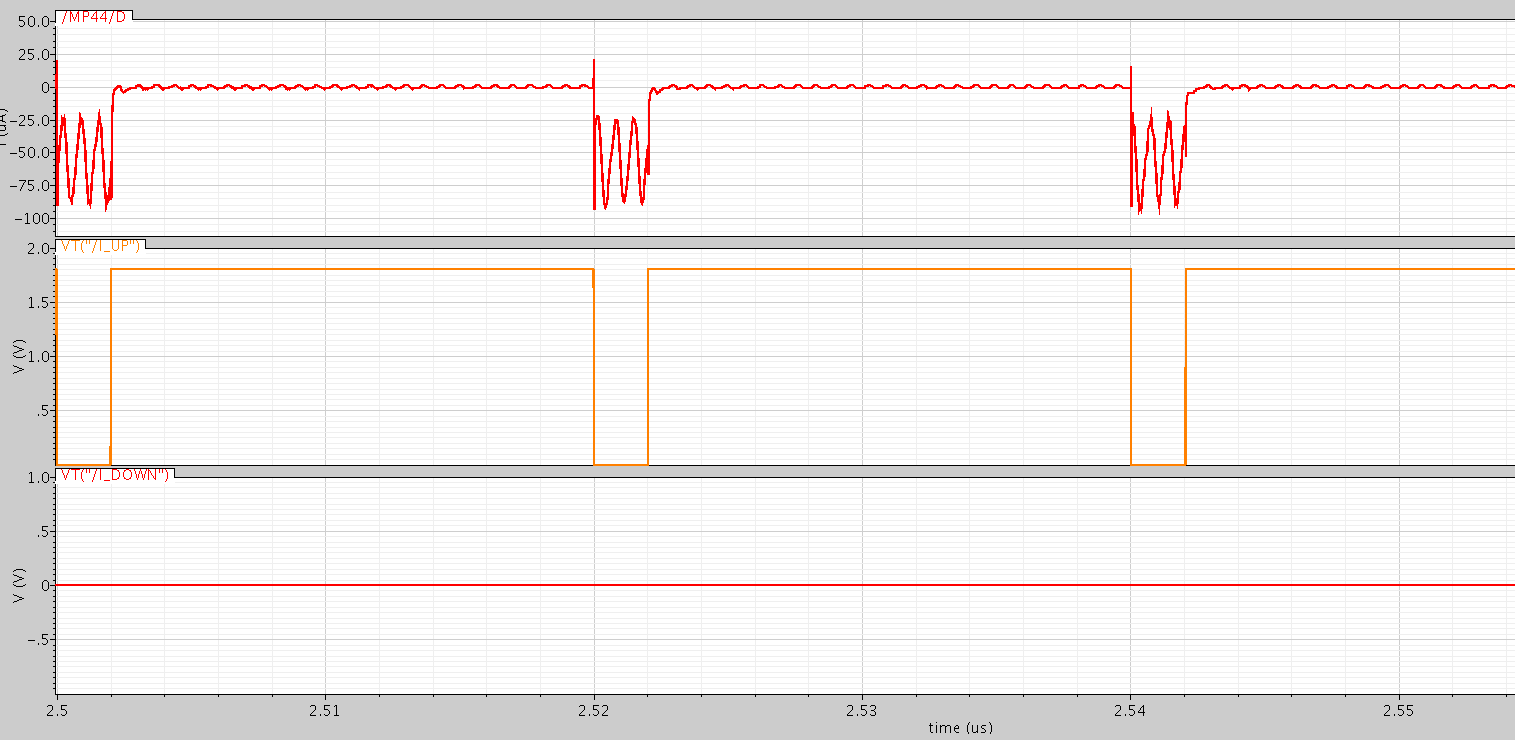

放电控制信号设置成GND。 充电控制信号设置成一个脉冲，低电平有效。 但是发现pmos管的充电电流会有震荡。求助下这是什么原因呢?
PS 再看了下电路 又有了一些想法： 运放采用的是R2R的折叠放大结构，应该是稳定的。 电路中左边支路是存在负反馈而右边支路是正反馈。因此当放电时，pmos关断 正反馈也就不存在，所以放电是正常的，但是充电时nmos关断 pmos导通 因此正反馈通路存在所以会有电流震荡，想问下其他人做的cp会不会也有这样的情况存在呢?有无改善方法呢?
PS2 ：问题刚解决了 确实是运放负反馈环路这边出了问题。 运放单独测试时稳定的，之前测电荷泵稳定性时右侧的正反馈没有断开而是pmos给低电平，nmos高电平。让它充电和放电同时进行，这时候测出来负反馈是稳定的。刚才将右侧正反馈完全断开，运放负端固定电平再测时显示不稳定。补偿后再看就没有震荡电流了。
谢谢各位
震荡了，有OP的地方需要考虑稳定性
opamp的问题吧。
如果输出直接电压源的话，相当于小信号地，正反馈就已经很弱了。估计是opamp本身没设计好
pmos控制管保持低电平 nmos控制管保持高电平 一直保持充电和放电状态 就不会震荡 ·· 如果是脉冲控制就有震荡。 这种带开关操作后好像普通的小信号稳定分析好像又不适用了 这种该怎么分析呢
运放本身是稳定的，形成的反馈后就不会分析了···正准备看看 你说的那本书 看看这种带开关操作的电路的稳定性分析··运放只能采用一阶
op 输出
环路相位裕度不够。
你仿运放稳定，是把运放单独拿出来仿，还是在charge pump环路里仿的?
确实是运放负反馈环路这边出了问题。 之前测稳定性时右侧的正反馈没有断开而是pmos给低电平，nmos高电平。让它充电和放电同时进行，这时候测出来负反馈是稳定的。刚才将右侧正反馈完全断开，运放负端固定电平再测时显示不稳定。补偿后再看果然没有再震荡电流了。 多谢 多谢啦···申明：网友回复良莠不齐，仅供参考。如需专业解答，请学习本站推出的微波射频专业培训课程。
