2阶sigma-delta调制器频谱求分析
录入：edatop.com 阅读：

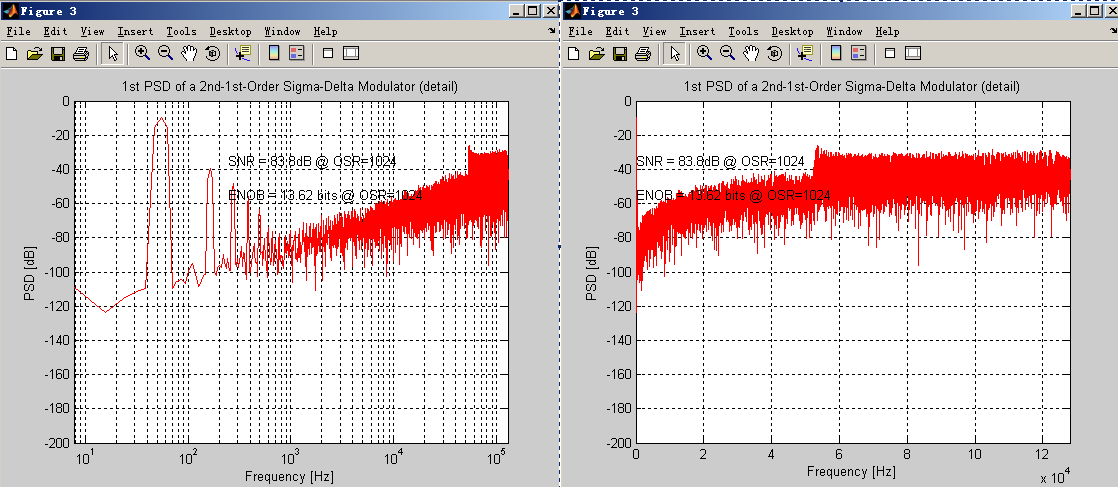

参考电压+-1v,输入-0.6-0.6的sin..二阶调制器..1位dac..传递函数就是系数都是1的最典型的SD modulator Z^(-2)和（1-Z^(-1))^2这样...取点32768测频谱，用了相干采样取点的...频谱如图，matlab模型应该15-17多bit，但是电路图测试有非常明显的奇次谐波..是积分器运放非线性引起的吗?...运放带宽和增益单独测都木有问题啊....求帮助...
求帮助..求指导..
换理想op试一下，sw也会贡献
你好..请问理想的op怎么用在电路中...谢谢..是analoglib中的vcvs，怎么弄成全差分的呢
可以换理想运放试试。
你怎么画小信号模型的，就怎么画理想运放
你电路里面的输入信号的频率跟matlab上一样吗?
matlab用的sdtoolbox里的模型，单端的...电路全差分的...我总觉得电路对不上matlab模型....很纠结啊...对于反馈电压，matlab模型中是+—1V,电路中假设用vdd和0实际反馈是（0-vdd)到(vdd-0)这样吗?
