CTAT的启动问题

大家好！     我设计一个CTAT，其中的pnp三极管影响了电路的启动，如果hspice语句为：Q0 0 0 net11 pnp33a100 m=1，电路能启动，如果增加area，改为：Q0 0 0 net11 pnp33a100 100e-12 m=1，电路无法启动，请问主要是什么原因呢?那么我究竟要不要加上area呢?

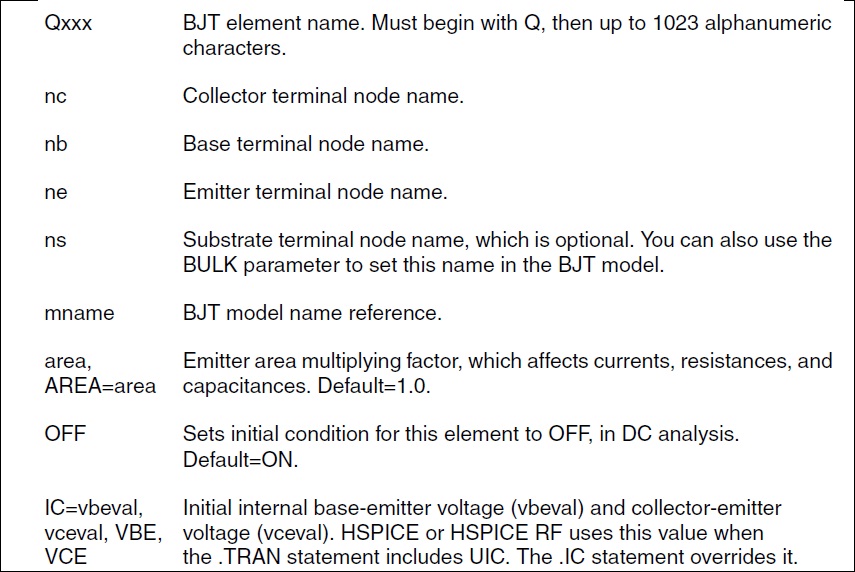

hspice 语法，area应该是个整数。而不是实际的面积

我看hspice说明，
1、Area multiplying factor that affects the BETA, RD, RS, IS, CGS, and CGD model parameters. Default=1.0, in units of square meters.
它的单位是平方米?感觉怪怪的，这得多大啊?
2、后面有个举例：Example 2
In the following Jopamp1 JFET element:
Jopamp1 d1 g3 s2 b 1stage AREA=100u
◾The drain connects to the d1 node.
◾The source connects to the g3 node.
◾The gate connects to the s2 node.
◾1stage references the JFET model.
◾The area is 100 microns.
请问area的单位怎么理解呢?

可能是我错了，一般PDK有model的不填area,只修改M值

就是我的三极管为pnp33a100，发射极面积为10*10um^2，model的参数也是按照这个面积设定好了，那么我再加一个area：  10*10um^2 ，这个时候软件会认为我的实际area为多少，是10*10um^2 *10*10um^2 吗?

取决于你的model file

另外有个问题，hspice里面说area默认是1.0，单位是平方米，这个也太大了吧，芯片才多小啊?你们平时是怎么设置area的呢?还是不管area
