关于PTAT电路的psrr仿真问题
录入：edatop.com 阅读：
怎么仿PTAT电路的psrr?我知道运放的仿真方法，只仿真了运放的psrr，这个可以代表PTAT电路的psrr吗?
这应该不是同一个东西。
仿真方法是一致的啊，电源上加个ac源，看你需要的输出对ac源的增益
不可以

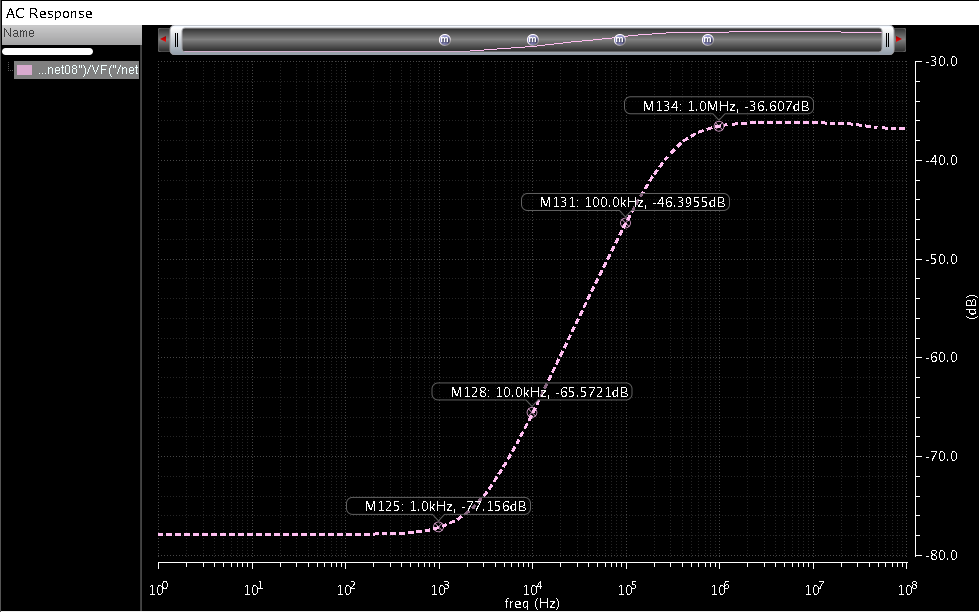

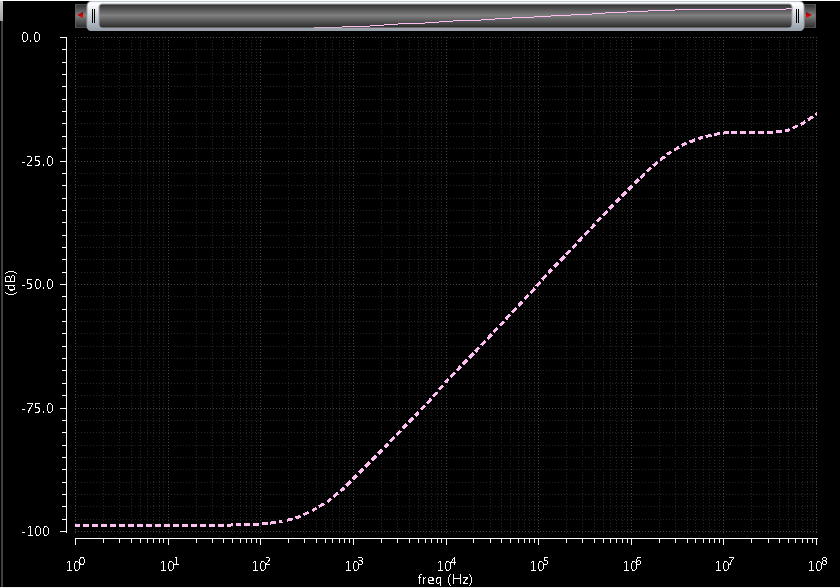

嗯，谢谢，我用同样的方法仿了，因为电路输出的电流值，我在输出端接了一个和R2同样大的负载电阻，比的是负载电阻交流电压和电源的增益曲线，得到了这个图，有问题吗?我看好多psrr图都是有个峰值，然后频率增大曲线会下降啊。
你这个看着正常啊
嗯 多谢了！
do you want to improve psrr>?
在电源上加个AC, 看输出的PSRR。最好Bandgap再加个LDO，这样PSRR会更高。
