PCB寄生电感对LDO稳定性的影响

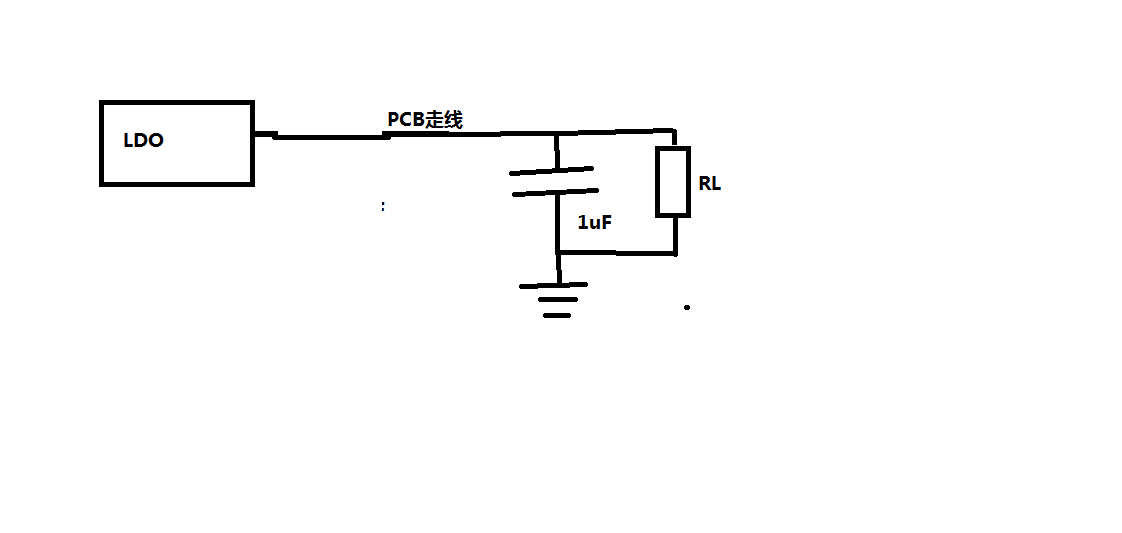

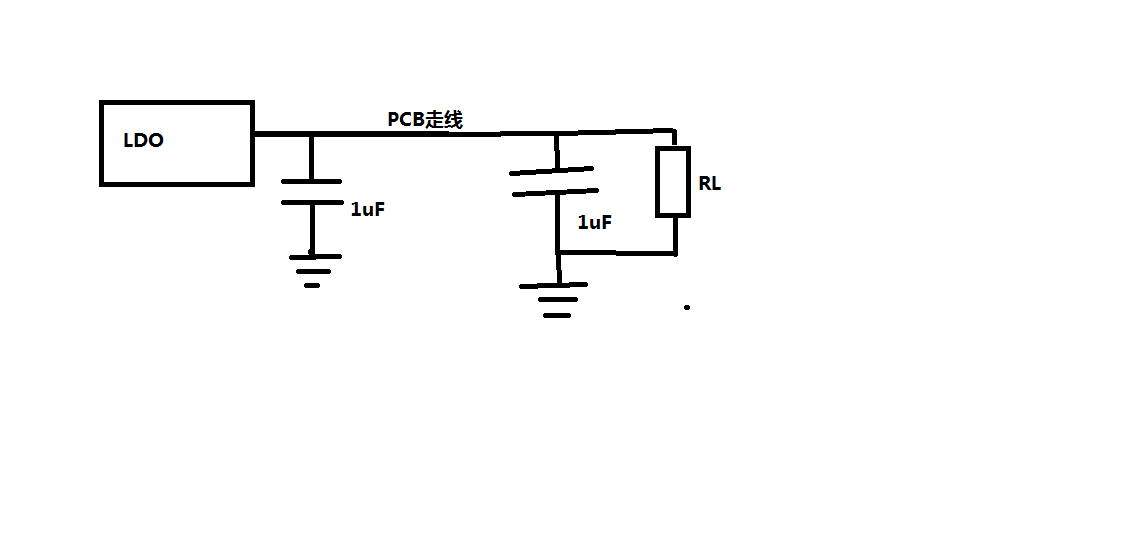

之前设计的LDO，在紧邻LDO芯片输出管脚处就有一个外接1uF的电容，经过一段PCB走线后，送给负载，在负载之前还有一个1uF的电容。现在为了节省成本，把临近LDO输出管脚处的电容给去掉了，这个时候PCB走线的寄生电感对稳定性产生了很大影响，引进了一对共轭零点，导致LDO带宽扩展，PM下降甚至为负。怎么解决这个问题呢?

除非重新设计，否则再把电容移回去

    要降低成本，只能把这个电容拿掉，保留负载端的电容。只能重新设计了。可是，目前我只能想到通过压低LDO带宽，把寄生电感所引入的零点置于带宽外。有没有更好的思路呢?请指教！

外接Cap的LDO 对PCB走线没有这么敏感吧?
你设计的带宽多大?

    PCB走了多长的线?为何不把负载的电容移到LDO输出的位置，你的负载是什么东西?

    PMU芯片，给基带供电，走线长度大约50mm/0.2mm，这个长度没法再缩小了。

      PMU芯片，给基带供电，走线长度大约50mm/0.2mm，这个PCB走线长度没法再缩小了。

    LDO带宽大概1.8MHz左右吧，PCB走线50mm/0.2mm，根据PCB工程师提供的寄生参数，这么长的走线引入了20nH左右的ESL，200m左右的ESR。

PMU模块电流突变会在20nH电感上引起瞬间高压电压，这个高压不高于PMU的耐压就好，但要注意latch up。输出电容稳在靠近PMU，不会有上述问题，但是你LDO在重载时会由于寄生而振荡。这个你可以权衡下：要知道PMU的最大电流变化率，PMU的最大耐压，放电容于PUM和LDO的不同位置，以同时满足两者（仿真验证）不行。就改电路吧。

    去掉近端电容测试，重载下输出震荡，重新设计电路是必须的了。那看来只能通过压缩LDO带宽来规避ESL的影响了?

5cm走线是长了点！Cap需要靠近芯片。一般也就几个mm以内

求问 pm是功率因数的意思么?

    你LDO最大负载多大?降带宽把。

    .......那玩意不是pf么.......

    PMU芯片里面总共将近20个LDO吧，某些走线可以比较短，但是有些走线得绕，最长的就有5cm了...

    Phase Margin，相位裕度的意思.

    最大负载300mA，目前看来只能降低带宽了。

外接电容可以尝试不同ESR的Cap，看看有什么效果

300mA，你降带宽也不容易。

标题

pcb上的trace走粗一点，300mA走8mil有点细了，如果允许的话走线宽一点，电感就小一些

    增加线宽对降低电感估计作用不大

   嗯，作用小

陶瓷电容，ESR变也变不了哪儿去！

    从PCB工程师提供给我的寄生参数来看，增加线宽对改善寄生L还是有一些效果的。

    恩，你说的确实是的，从PCB工程师提供的寄生参数来看，线宽一些，寄生L确实能够小一些。

呵呵，这是个物理学基本的常识，自感与长度成正比，与线径成反比。

    给点参数吧，我想看看不同宽度，电感差多少

    你可以随便找个计算器算算，看看根据常识L和w是不是成反比

标题


对于简单导体，电感应该是和半径的对数成反比，但是传输线就有点不同
我记得以前算过bonding wire的电感，0.8mil, 0.9mil, 1mil 自感是越粗的越小，虽然差别比较小，但是pcb上走线可以走宽一点还是可以明显减小电感的

    是有效果，但作用小，你计算下就知道。
