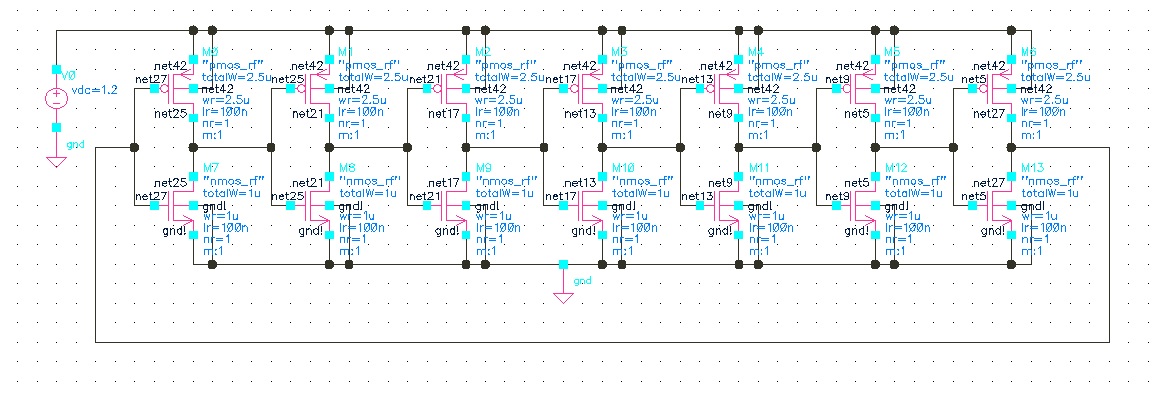

新人一个 碰到了个问题 在网上没看到有类似的情况 求助大家帮忙7个反相器组成Ring Oscillator 由于老师指定的库里只有rf管 就只能用它了（Wp=2.5u Wn=1u L=100n）

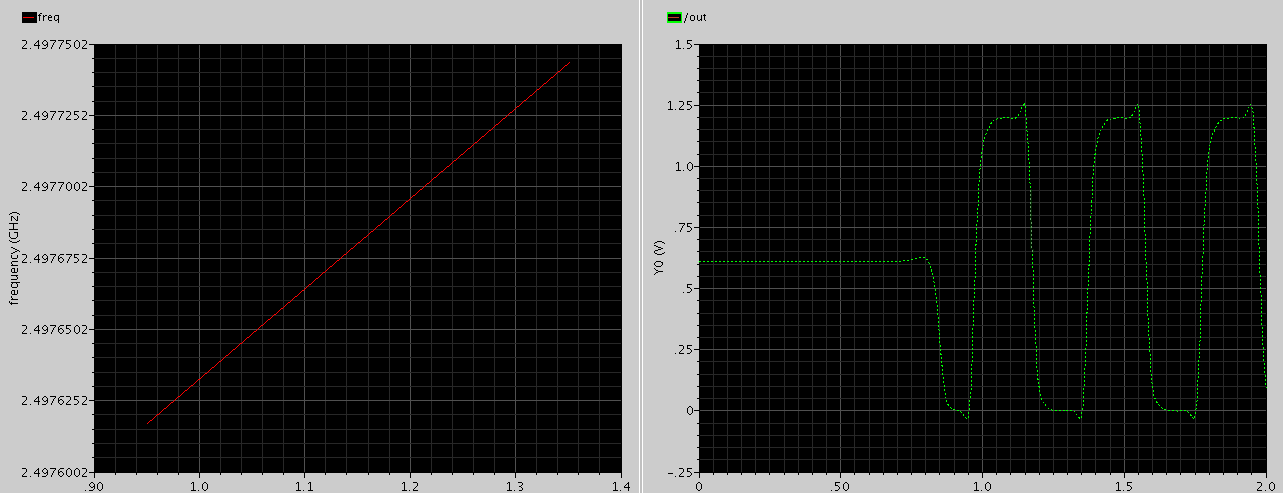

然后给输入加了initial condition 仿真结果就是起振很慢
另外一个问题就是 如果把tran中的stop time改的比较大 （比如100ns）结果就是不振荡
最近刚开始学习这方面知识 看了不少类似的tutorial都没看出哪里有错 所以真心求教 谢谢大家！
然后给输入加了initial condition 仿真结果就是起振很慢
另外一个问题就是 如果把tran中的stop time改的比较大 （比如100ns）结果就是不振荡
最近刚开始学习这方面知识 看了不少类似的tutorial都没看出哪里有错 所以真心求教 谢谢大家！
initial condition 怎么设置的
设置的是0，设置成1.2也一样
把tran仿真设置里把maxstep设为1P试试
结果没变化。谢谢~
任选一个inv 输入设成1输出设成0..
电源上电不要给一个DC值，给一个Ramp信号。
另外仿真时间放长一点。
学习ing！
把仿真精度提高一两个数量级，maxstap设置小一些，就起振了
