拉扎维放大器一个课后题
录入：edatop.com 阅读：

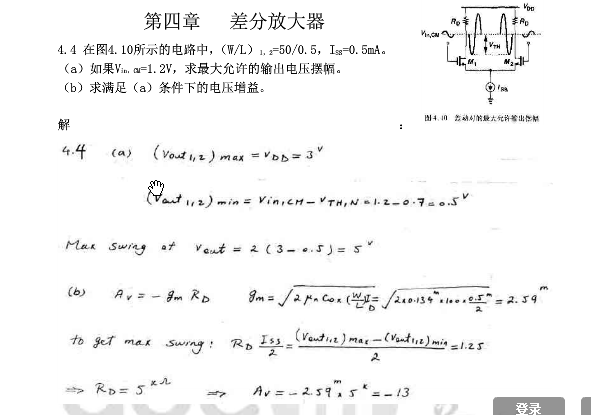

[attach]570781[/attach]
菜鸟求助一下RD为啥这样求?
谢谢
菜鸟求助一下RD为啥这样求?
谢谢
无图无真相
要达到3V的输出，这一路肯定没电流，也就是Iss都从另一路走，此时Iss*Rd=3-0.5。
你看对不对
输出电压最高3v最小0.5v，要获得最大摆幅，MOS管漏极静态电位应该是在0.5V和3V的中间位置，也就是3-1.25v。这样，落在RD上的电压就是1.25V，电流ISS/2。
谢谢啦
谢谢啦
