探讨一下差分对结构稳定的条件
录入：edatop.com 阅读：
如是拉扎维书上一题，下图是电路结构
2014-3-12 10:21

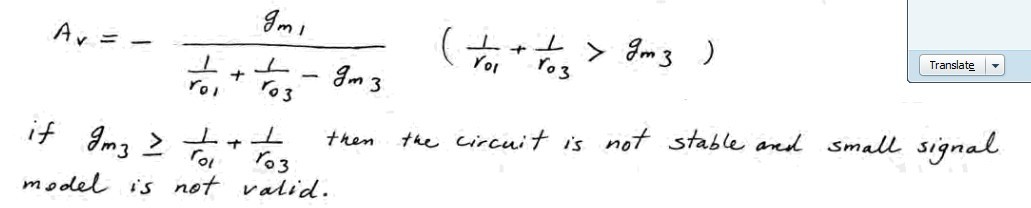

求出small signal gain为
2014-3-12 10:22
对于其中的一句话 不是很理解，当gm3 大于1/ro1+1/ro3时，电路不能稳定，小信号模型是不正确的。
gm3 大于1/ro1+1/ro3时， Av为正，为什么就不能稳定了呢，可否定性定量的分析出来?
求各位大虾指点一下，拜谢了先
这里面有正反馈环路，正反馈增益大于1了，电路就会latch，小信号就不适用了。
谢谢您的回答，可否指出正反馈回路? 另外latch 是什么意思。谢谢啦，初学者，请见谅
Vin1->M1->Vout+->M4->Vout-
Vin1->M1->M2->Vout-
正反馈增益大于1的话，输出就只会输出高电平或者低电平了，就不存在小信号了。
我也是初学者，共同学习哈
这种结构常用作比较器
就是利用他的正反馈
当该结构被用作一个时钟比较器比有一个复位阶段（等附加复位电路）。
其中一个状态是M3完全导通漏极到VDD（M3栅极为0），尾电流必须足够大才能让M4导通和比较器正常工作。将尾电流源去掉，速度会更高。
有几个不明白的地方。 电路的输入是Vin1 和Vin2 输出端的Vout，Vout是通过什么机制来 正反馈到输入端的呢?
。
总觉得正反馈应该是 Vin增大 导致Vout增大 然后又导致Vin继续增大，这样电路才会不稳定，输出为VDD或者GND。
当AV为正的时候，Vin增大，可以理解Vout自然增大。 但就是不太理解，Vout的增大是怎么正反馈倒是Vin增大的呢?
求明示，先谢谢了
额。求大虾讲讲是输出Vout是怎么正反馈作用输入的?
把拉普拉斯因子s引入小信号增益中，再用上左半平面的稳定判决条件
momo 还木有学到这个。就像直观的理解 正反馈是怎么引入的?
如是拉扎维书上一题，下图是电路结构
2014-3-12 10:21
求出small signal gain为
2014-3-12 10:22
对于其中的一句话 不是很理解，当gm3 大于1/ro1+1/ro3时，电路不能稳定，小信号模型是不正确的。
gm3 大于1/ro1+1/ro3时， Av为正，为什么就不能稳定了呢，可否定性定量的分析出来?
求各位大虾指点一下，拜谢了先
这里面有正反馈环路，正反馈增益大于1了，电路就会latch，小信号就不适用了。
谢谢您的回答，可否指出正反馈回路? 另外latch 是什么意思。谢谢啦，初学者，请见谅
Vin1->M1->Vout+->M4->Vout-
Vin1->M1->M2->Vout-
正反馈增益大于1的话，输出就只会输出高电平或者低电平了，就不存在小信号了。
我也是初学者，共同学习哈
这种结构常用作比较器
就是利用他的正反馈
当该结构被用作一个时钟比较器比有一个复位阶段（等附加复位电路）。
其中一个状态是M3完全导通漏极到VDD（M3栅极为0），尾电流必须足够大才能让M4导通和比较器正常工作。将尾电流源去掉，速度会更高。
有几个不明白的地方。 电路的输入是Vin1 和Vin2 输出端的Vout，Vout是通过什么机制来 正反馈到输入端的呢?
。
总觉得正反馈应该是 Vin增大 导致Vout增大 然后又导致Vin继续增大，这样电路才会不稳定，输出为VDD或者GND。
当AV为正的时候，Vin增大，可以理解Vout自然增大。 但就是不太理解，Vout的增大是怎么正反馈倒是Vin增大的呢?
求明示，先谢谢了
额。求大虾讲讲是输出Vout是怎么正反馈作用输入的?
把拉普拉斯因子s引入小信号增益中，再用上左半平面的稳定判决条件
