sigma-delta调制奇次谐波失真
录入：edatop.com 阅读：

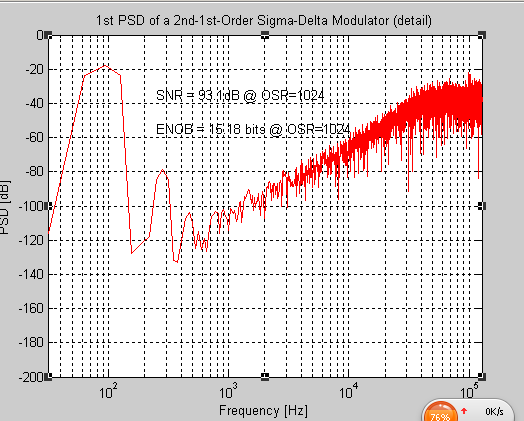

二阶调制器，单比特量化,电路psd测试如图，vin/vref=0.25,请问这个奇次谐波是什么原因造成的，调节什么可以变小点，积分器增益75db左右，低频，带宽肯定足够了...很纠结...
测psd用了相干采样，点数不多8192，点数多一点线就细一点，那点的能量也少不了多少..谐波失真还是很大...
采样开关尺寸也调的大一点了。求指导。
电路非线性，你可以考察你的第一级积分器输出
好人..请问可以说的细一点吗..我基础比较弱..积分器第一级输出就是在vcom上下波动...我不知道应该是怎么样的...另外是否可以指导下，这里面的时钟需要注意什么的吗，除了两相不交叠，时钟沿有什么要求吗...
你设计的是单端而非全差分吧
利用积分器的增益和采样的电压值，你可以计算一下输出是否正确
是全差分的那种..我到现在不知道该怎么推导积分器的输出，就是与vref的关系...vref怎么取值，比如是1和0和1和2仿出来不一样的...可以再指点一下吗..
