关于PEX提取寄生参数的问题
录入：edatop.com 阅读：
新人求助，直入主题

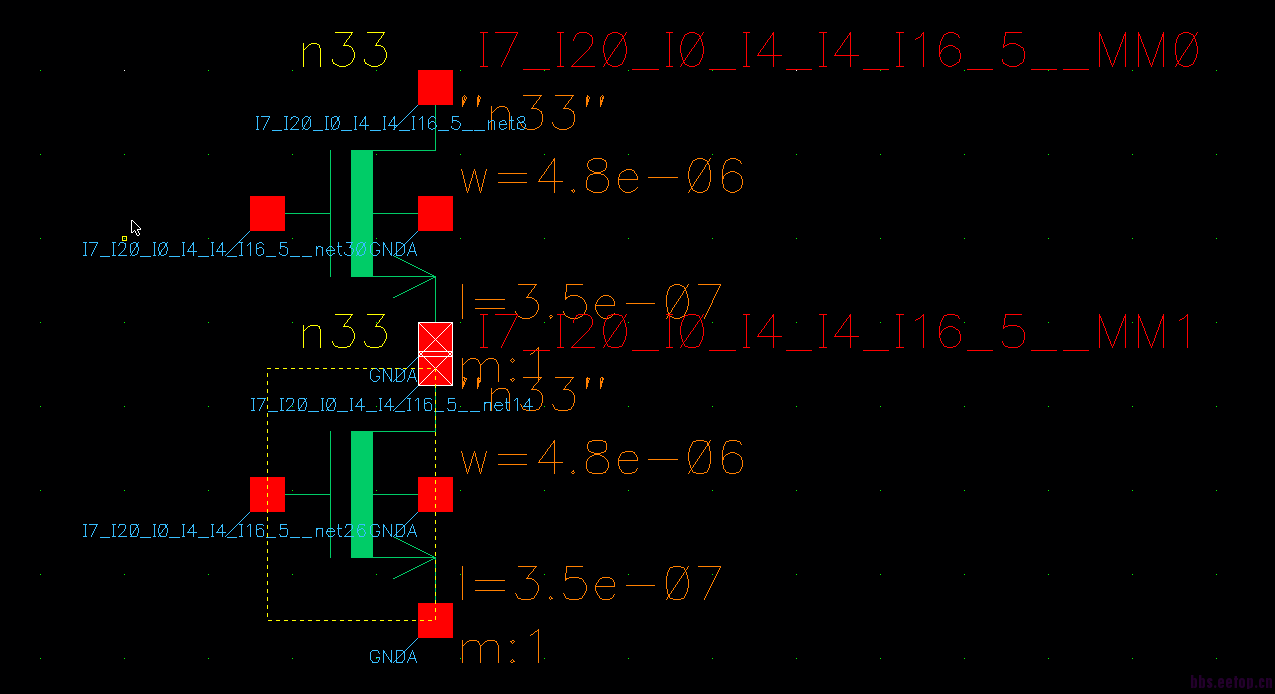

本人在用PEX提取寄生参数时，提出来的MOS管出现了下图中的问题
也就是说这两个管子的一端不小心叠在了一起，保存电路时会提示有error，说短接了。想请问下这个问题该如何解决?
PS：1.由于本人电路规模偏大，类似error有几千个，不可能手动修改~
2.还有因为两个MOS管离得太近而报warning的，如果能解决的话那就更好了~不过不解决应该也没事....
坐等
本人在用PEX提取寄生参数时，提出来的MOS管出现了下图中的问题
也就是说这两个管子的一端不小心叠在了一起，保存电路时会提示有error，说短接了。想请问下这个问题该如何解决?
PS：1.由于本人电路规模偏大，类似error有几千个，不可能手动修改~
2.还有因为两个MOS管离得太近而报warning的，如果能解决的话那就更好了~不过不解决应该也没事....
坐等
如果器件尺寸小而且多，就容易出现这种问题。可以在calibview的设置窗口里设置成按阵列放置，不要按layout，这样所有的提取的器件都按阵列摆放，不会发生重叠的现象。
多谢多谢！以前做的电路比较小，都是按照layout摆放的，比较容易debug~才仔细看这个选项
学习了
学习了
