mos管multiplie的值为什么对仿真结果没有影响？
录入：edatop.com 阅读：

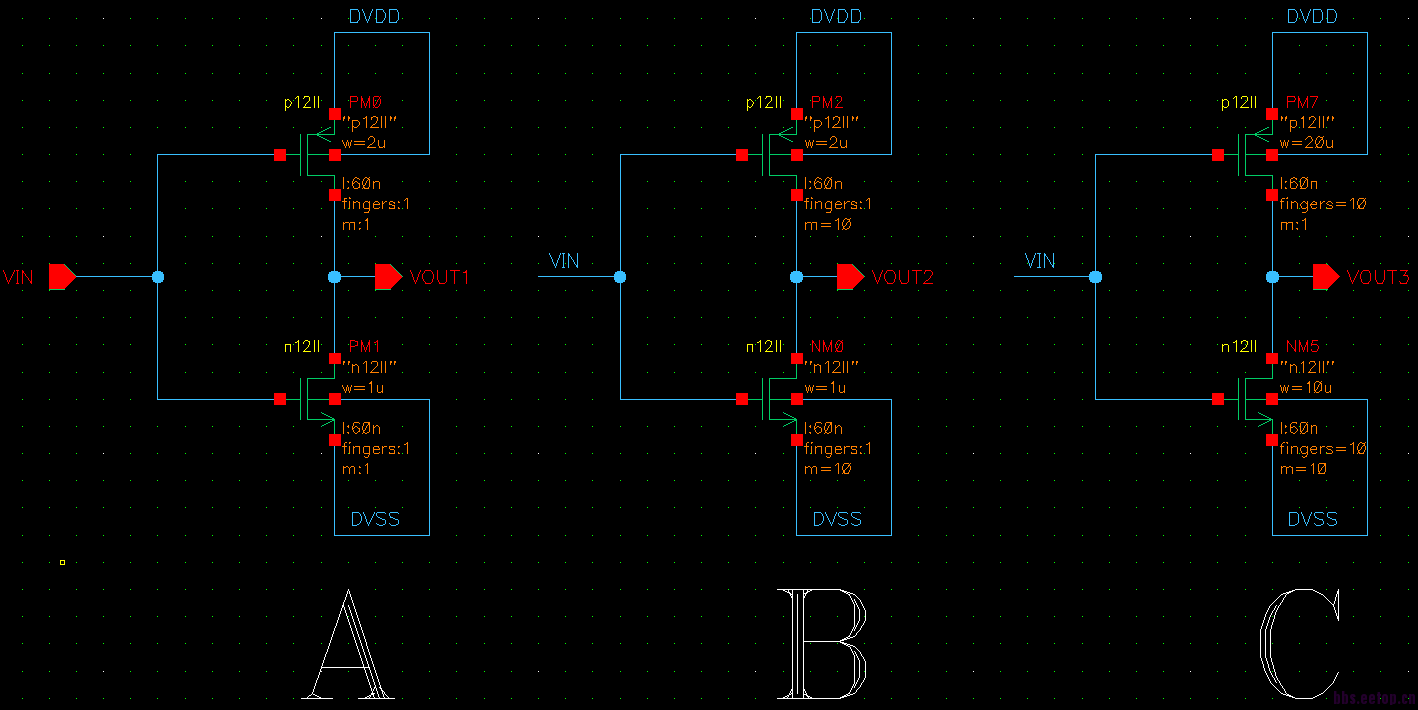

上图中三个反相器，基本尺寸一样，A是finger=1，m=1；B是finger=1，m=10；C是finger=10，m=1。B和C的版图是完全一样的，面积都是A的十倍。但是从仿真结果来看，却是A和B完全一样，C和它们不同。

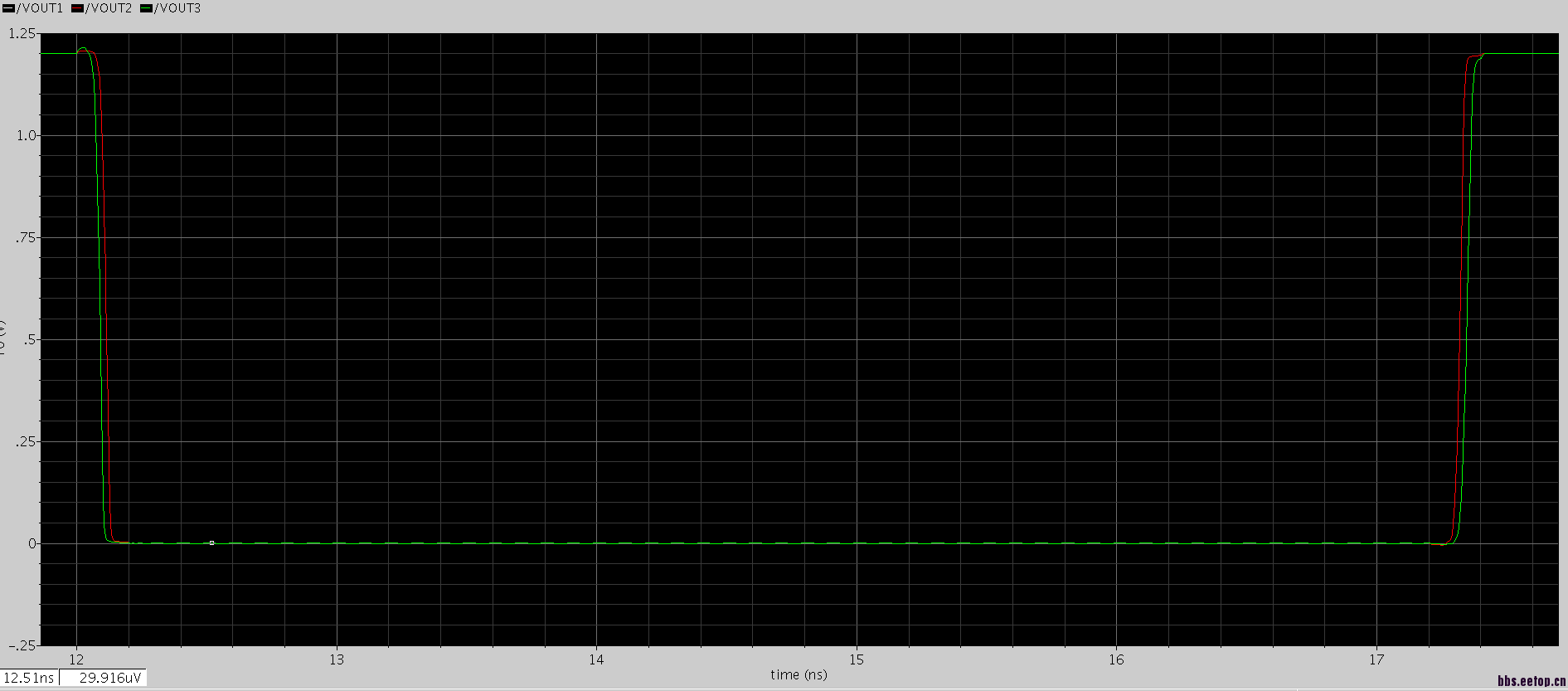

下面是仿真结果，输入激励一样，绿色的曲线是C的输出曲线，红色的是A和B的输出曲线。
我觉得按道理应该是B和C的仿真结果一样，为什么multiplier的值改变后对仿真完全没有影响呢?明明版图变化了的啊。这是specter的bug吗?求大牛指导。
multiplier只是并联的关系吧
我觉得B,C版图不会一样吧?
虽然等效W/L一样，但是在版图里，B就是一个mosfet，而C是10个独立的mosfet。这样源，漏的面积是不一样的。
