！已经找到类似电路结构，欢迎大家发表意见——新颖电路 MDAC 结构
录入：edatop.com 阅读：

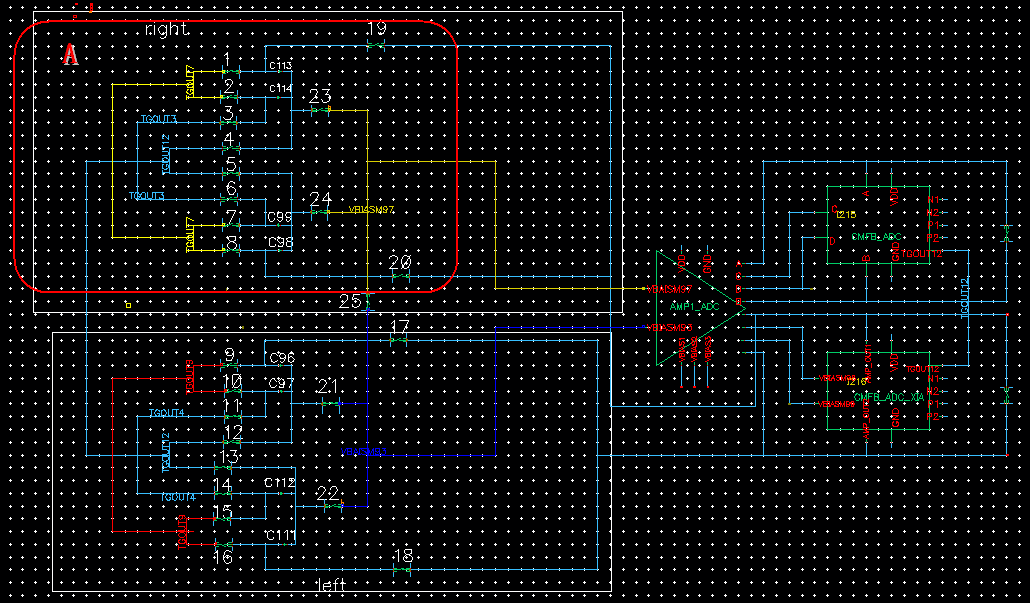

Pipeline ADC中，余量增益放大电路（MDAC）
图1 图2
MDAC中阿拉伯数字1—25为开关；
C111、C112、C113、C114、C96、
C97、C99、C98为电容；

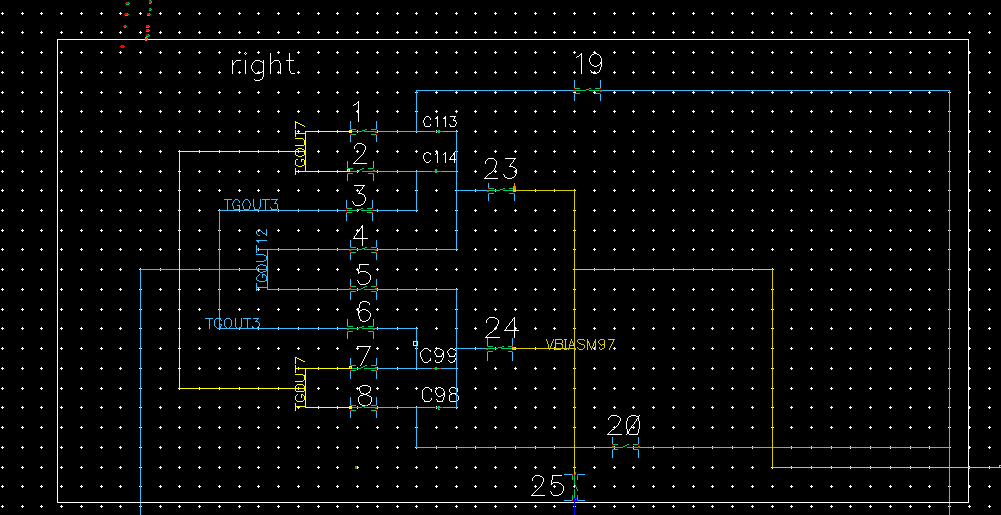

这个MDAC结构相比于传统MDAC，多增加了“四个”采样电容，红色框图中A所示（有四个采样电容），
请问大神有见过这样的MDAC结构，请推荐几篇介绍这种结构的参考文献，谢谢了。

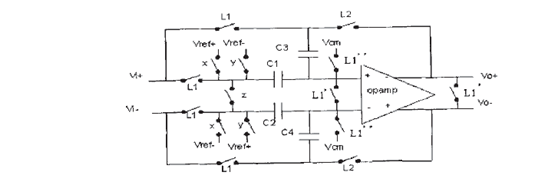

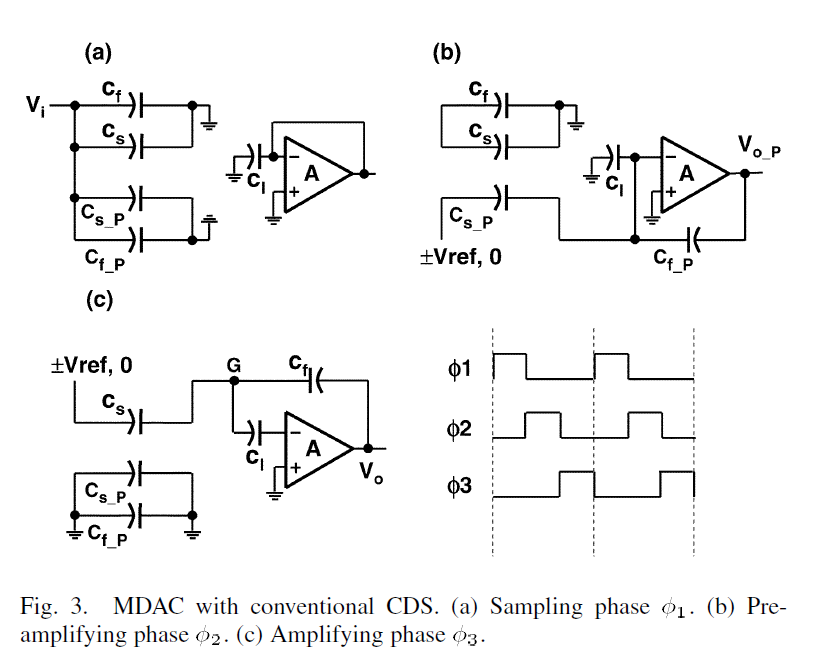

传统 MDAC结构，如下图所示

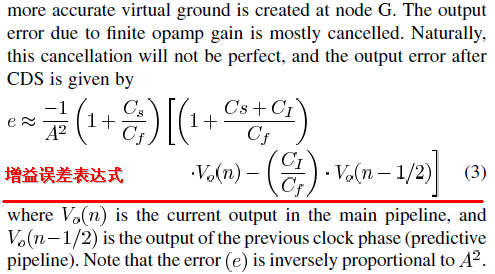

在上图中红色框中为推导得到的结论，英文大概意思为
“通过相关双采样电容CI之后，得到的增益误差e与放大器开环增益A的平方成反比”
我自己推导却无法得到这个结论，不知道是什么原因?
请问大家帮忙分析一下，主要思路为：在不同时钟phase，通过电荷守恒列公式。
谢谢了
先自己顶一下， 呵呵
有人看过这样的电路结构吗?
顶！
运放共享
