全差分微分器的输入共模电平应怎么正确提供?

录入:edatop.com    阅读:

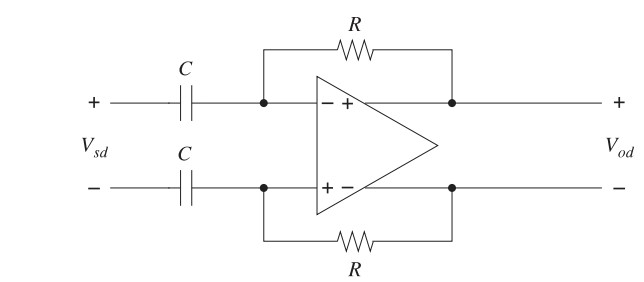

如图,Fully differential differentiator


由于运放输入端串接电容,输入共模电平不能由信号源来提供。
我觉得可能有两种方式来提供个输入共模电平:

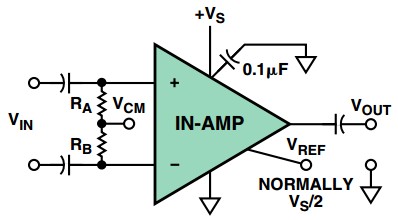

1 电压源串联电阻接在运放输入端,如图



但这样可能会影响开环增益
2 因为有电阻反馈,可以由CMFB来提供,但仿真又没效果
请教下大家的看法,谢谢!

帮顶

应该是CMFB来确定啊。为什么仿真没效果呢?贴个图来看看?

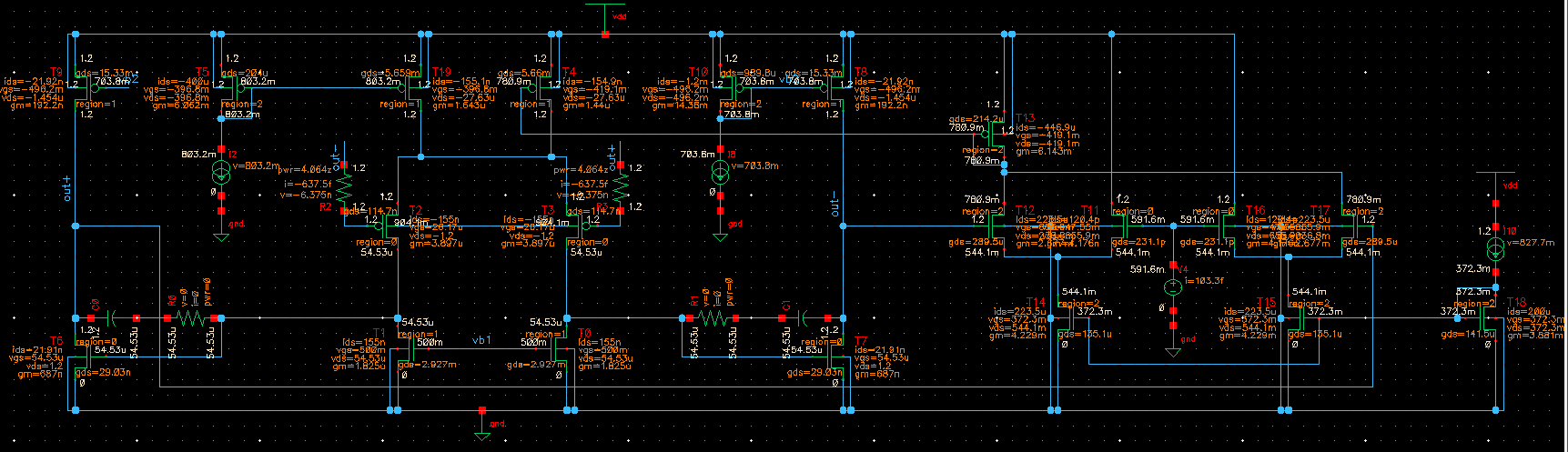

运放输入加600mV 共模电压时,输出为600mV,仿真结果如下:

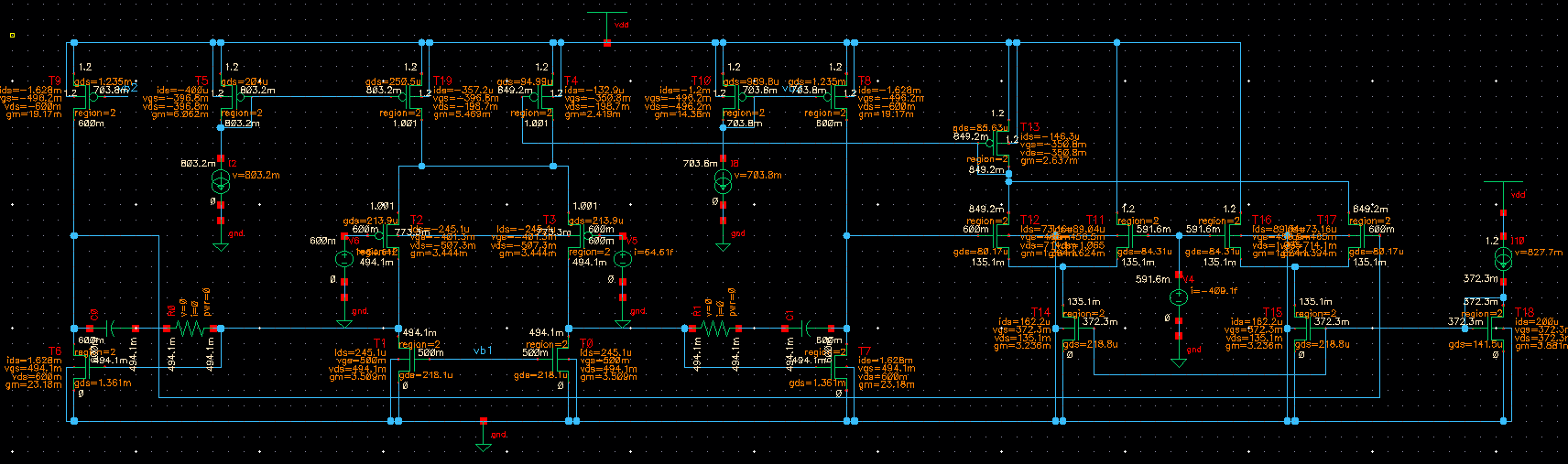

把输入电压源撤掉,接成电阻负反馈后,本以为CMFB可以提供输入共模电平,但仿真出来为VDD=1.2V:



CMFB环路相位裕度60+,检查过也不是正反馈,给输出端加了600mV initial condition仿也没效果。感觉电路存在两个解,是不是要加start-up电路?还是怎么回事?

是的,要加启动电路



   能指点下怎么加吗?完全没有经验。

貌似小编贴的电路里,CMFB 控制的是 输入对 电流源大小。 控制范围足够吗?



  CMFB的线性控制范围是根号2倍的输入管Vdsat,大概也就300mV的样子,即使在非线性区有一定控制能力的话,对于输出端是1.2V的情况应该是控制不了了。但控制范围一般都这么大吧?控制范围包含VDD感觉很难弄的样子
