Bandgap Trans仿真抖动
录入：edatop.com 阅读：

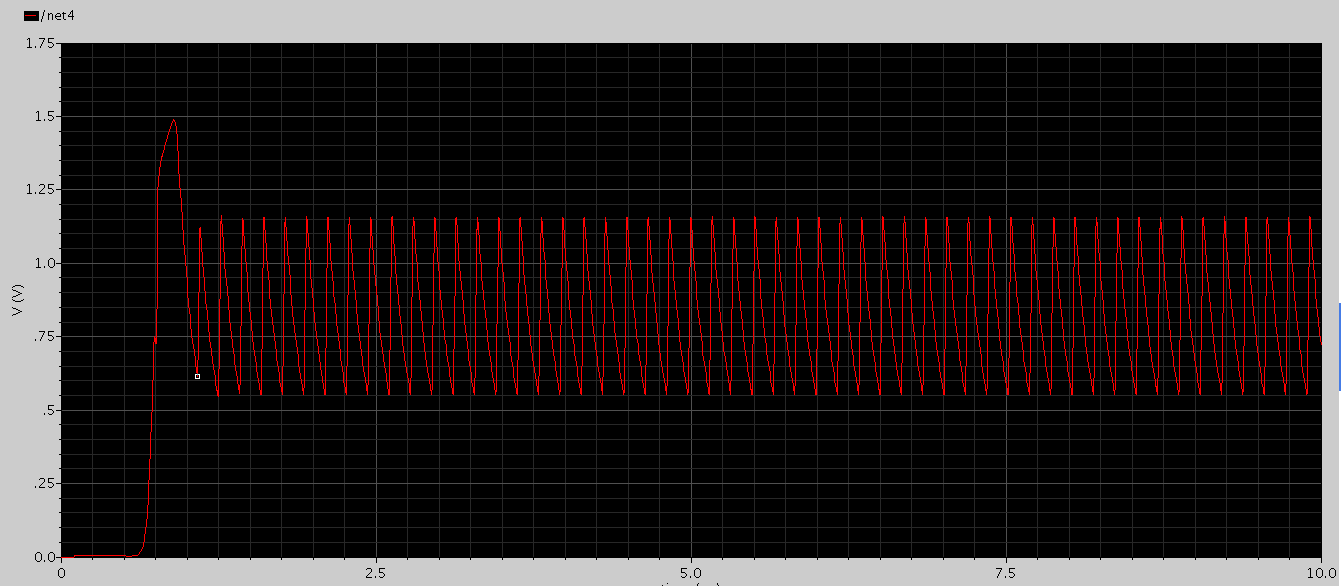

我做了一个低压结构的bandgap电路，含启动电路，对VDD从0开始扫描的trans仿真中，bandgap输出出现如图抖动，请问是什么原因?
bg环路不稳
谢谢回复我也觉得正负反馈回路的问题，但是对怎么保证正反馈小于负反馈有点迷茫，我采用的是带opamp的bandgap结构，请问有什么措施可以改进稳定性呢?
电路图ing
在BG中正反馈一定会小于负反馈的，除非做连接错了。有可能是相位裕度不够。
还有可能是启动电路做得不好，启动管gate没有被拉死
