不同仿真方法为什么答案完全不同
录入：edatop.com 阅读：

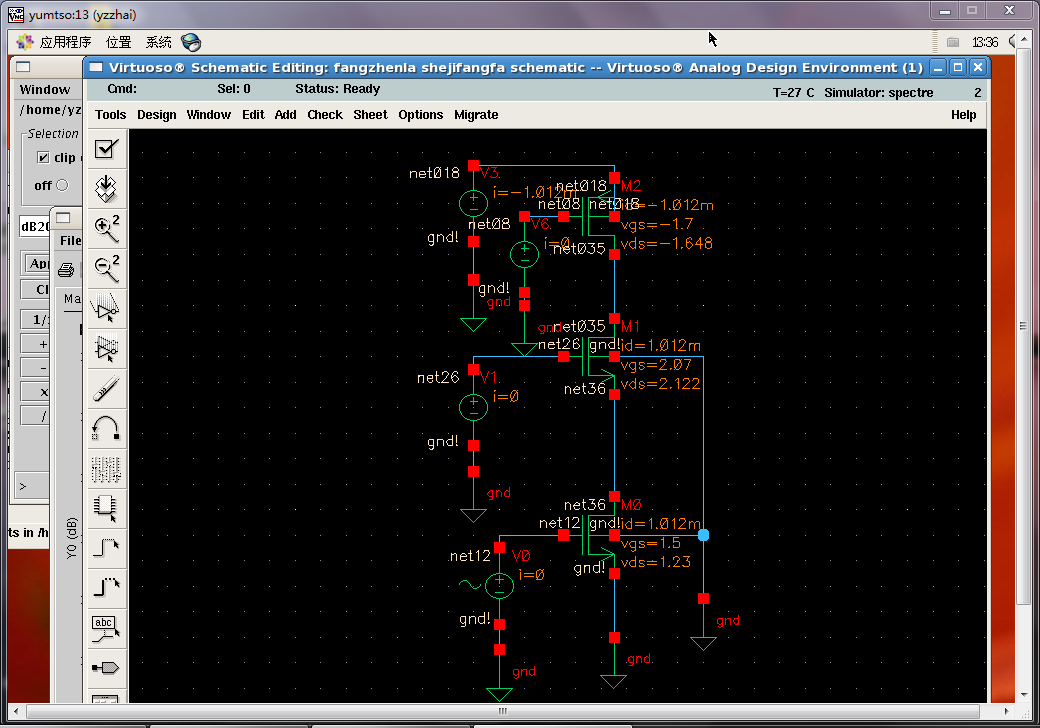

（1）原始电路图：

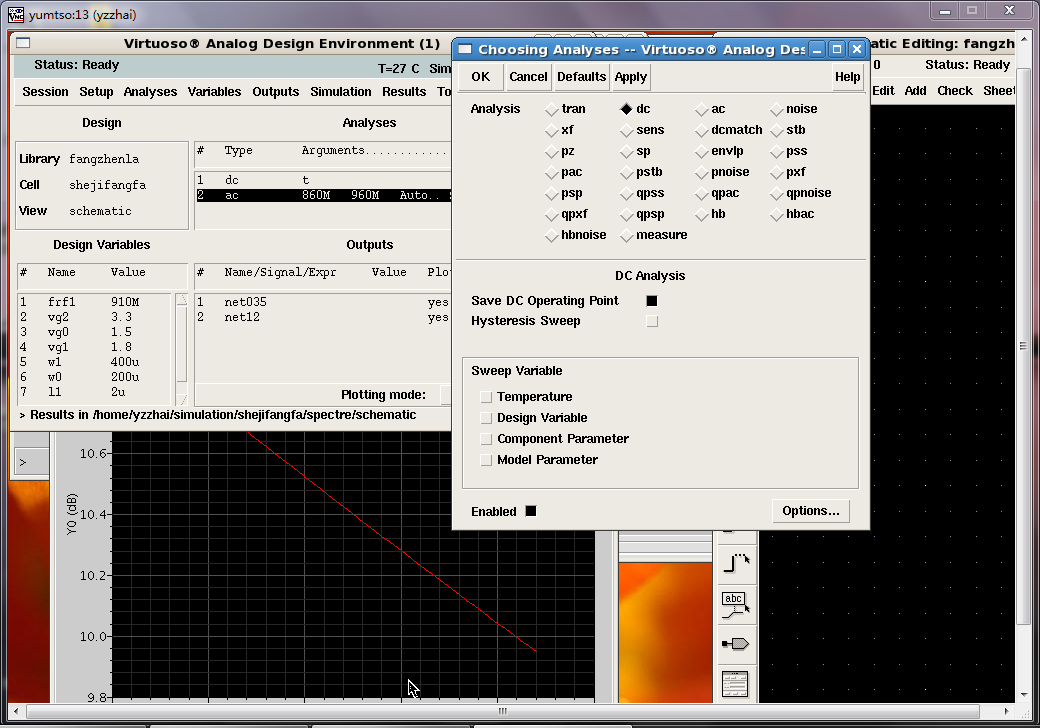

参数以及直流设置：

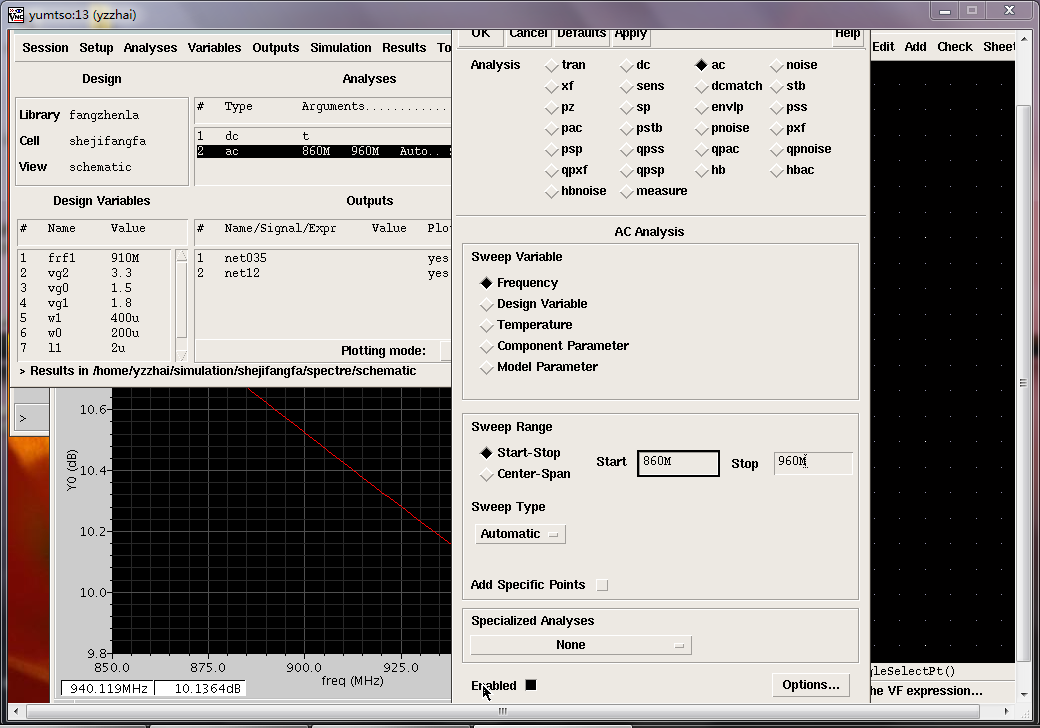

ac设置：

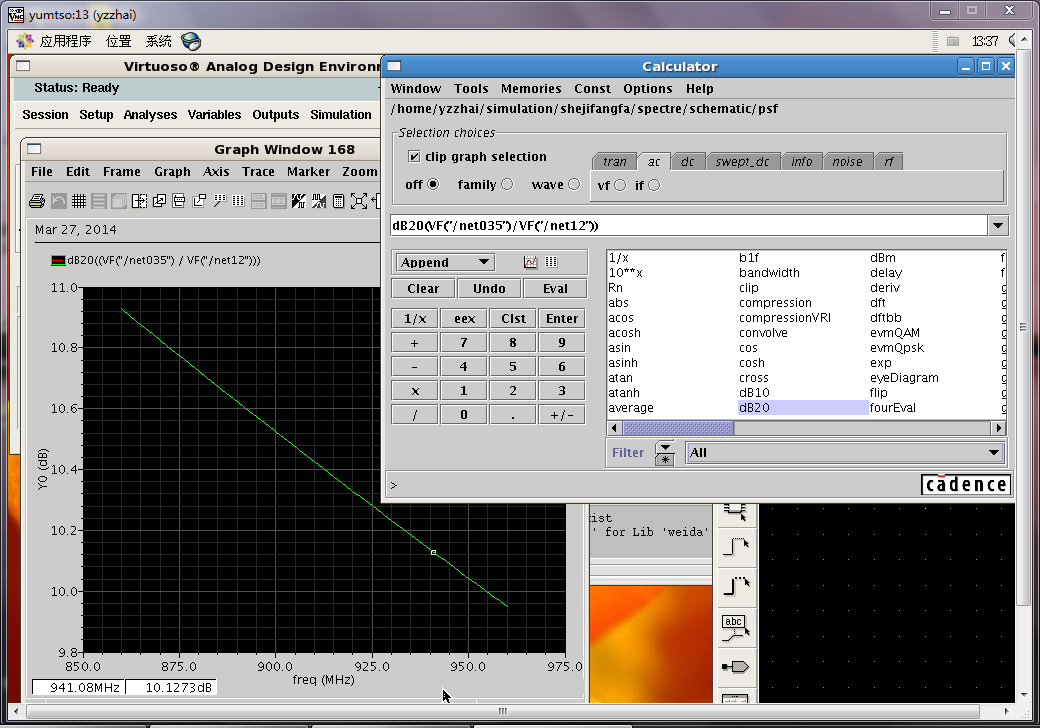

ac增益输出：

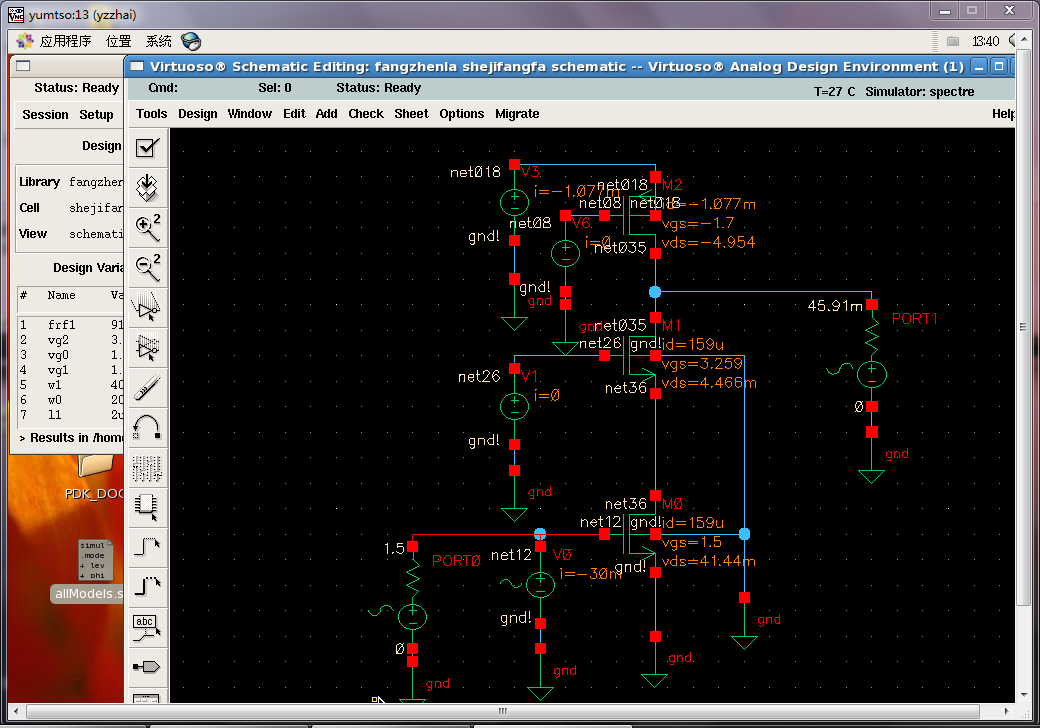

（2）加入psin的电路图

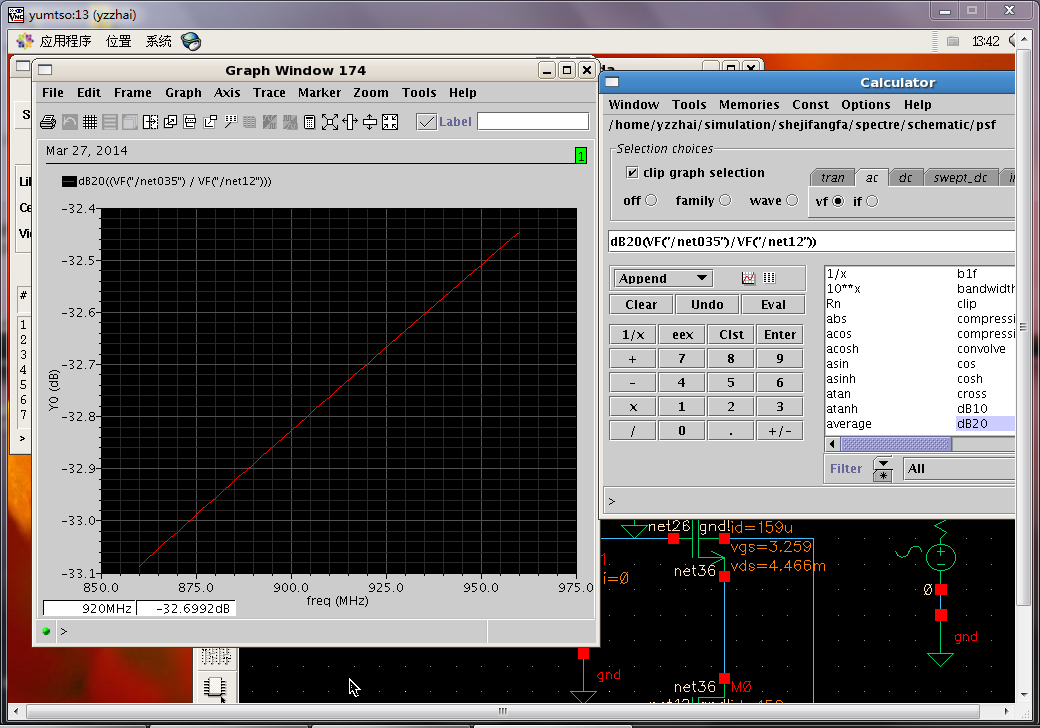

有psin的增益：

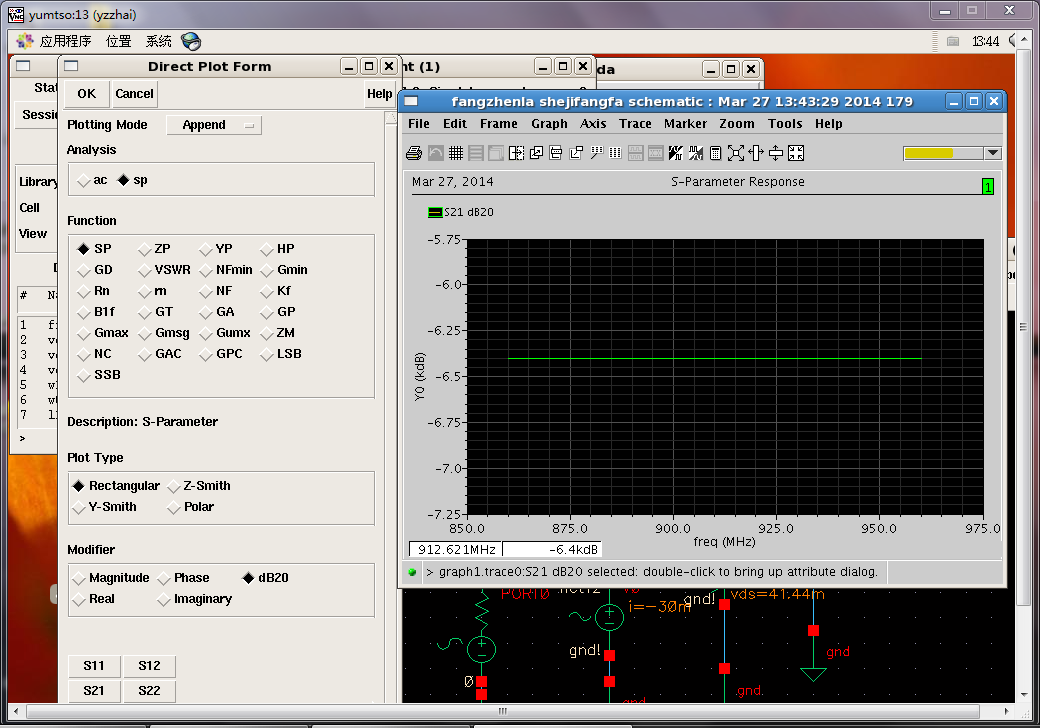

s21：
请教：我现在的模型是这个：
，1、请问用这种模型能不能做射频的?2、射频的增益s21和上图（1）这种ac输出除以输入然后求20dB是否等价?3、为什么我加上psin后，ac输出除以输入然后求20dB和没有加psin时候不一样?4、为什么我加上psin后，ac输出除以输入然后求20dB和用不一样main form得到的s21不一样，是不是说明ac输出除以输入然后求20dB和用main form得到的s21不等价的?
以上问题请大神指教，知道多少就告诉多少吧，谢谢了
我没有细看，不过从你的描述来看，我觉得可能和匹配有关。
但是为什么在同样没有匹配的情况下，直接用输出除以输入得到的增益会不一样呢
看文档说明上有说psin是阻性源，内阻非无穷小，估计加上psin以后电路的拓扑结构应该发生变化了。
