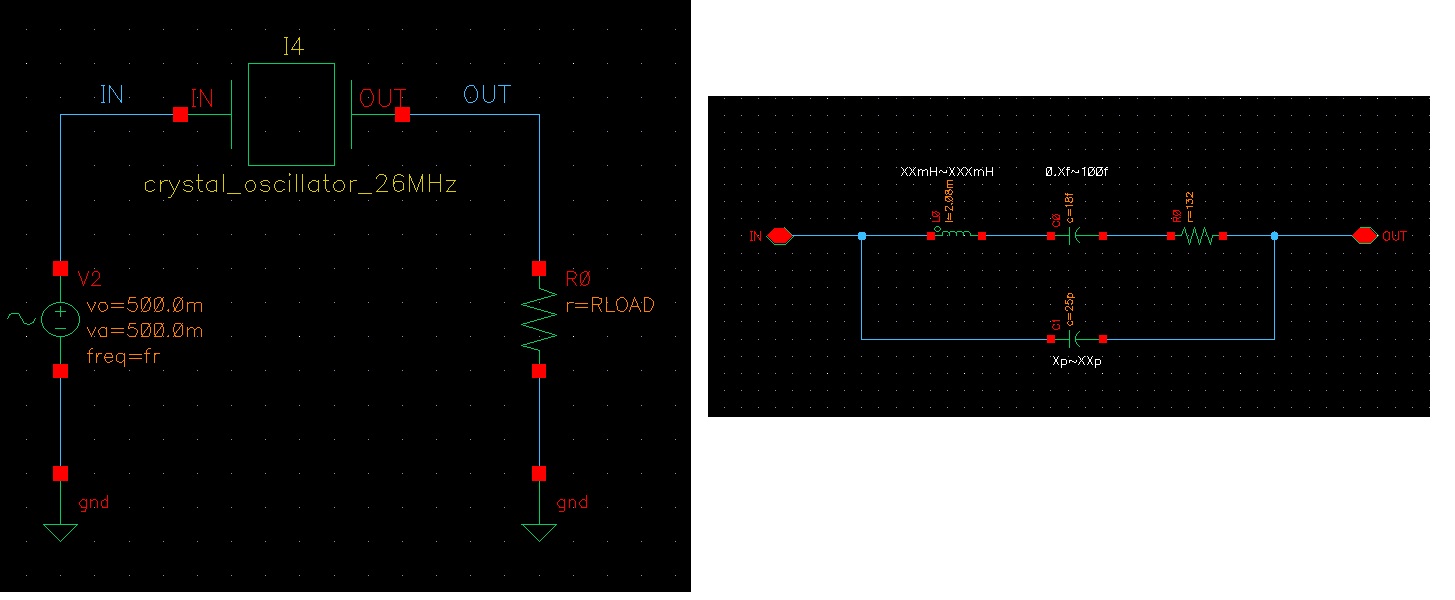

这个电路的输出是什么？

seeing

滤波器，在26MHz时幅度最大，其他点有很大的衰减。

   我也是这么想的，但是为什么我仿真不出来呢?TRAN仿真

做ac分析才对

   不对吧，tran仿真应该看得出来的，输入信号不在谐振点上面的话，谐振电流会比较小，这样电阻上面的电压值不也是会小么?

这个不是晶振?

做ac分析或者在输入设频率作为参数扫描，找到谐振点~ac分析不是很直观吗?怎么不对呢?

AC分析吧，tran哪里来的频率呢?你都看不到频率的变化！

   ac分析肯定是正确的，这个毋庸置疑的。可是我在整个系统跑仿真的时候，是tran，在tran里面如何观察到这个带通滤波器的作用呢?

   嗯，AC仿真很直观。但是要在tran里面体现出来，该如何处理，我跑tran，sweep 频率可以么?

   是晶振。
