IC615导出的网表的参数出现错误
录入：edatop.com 阅读：
最近在用IC615，采用GF公司的0.18um PDK（OA版），设计电路，在导出网表发现一个问题：
一旦对MOS管的宽度进行修改之后，导出的网表，MOS管的宽度总是保持修改前的参数，和修改后的电路参数不一致，也就是网表不能对MOS管的宽度及时更新。
对于MOS管的长度，网表能正确更新。其它公司的0.18um PDK没有出现这个问题（是用CDB版本转换成OA版本）
用IC5141，采用GF公司的0.18um PDK（CDB），设计电路，导出的网表正常，修改参数也能正确导出。

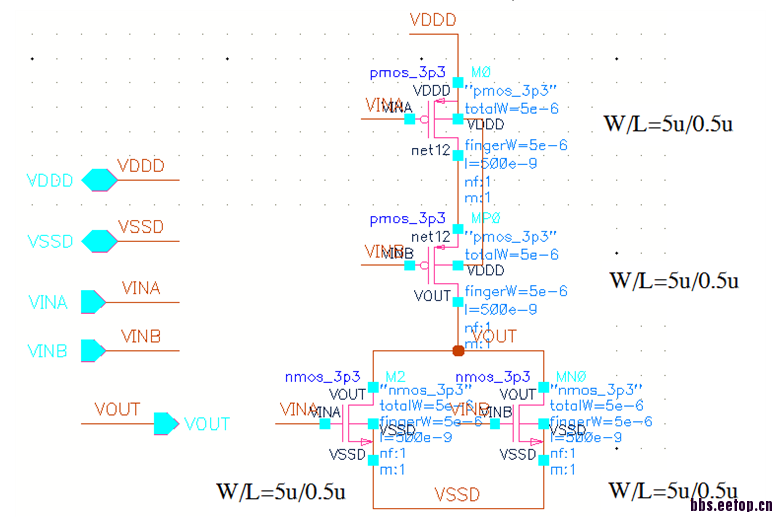

设计的一个NOR电路如下图

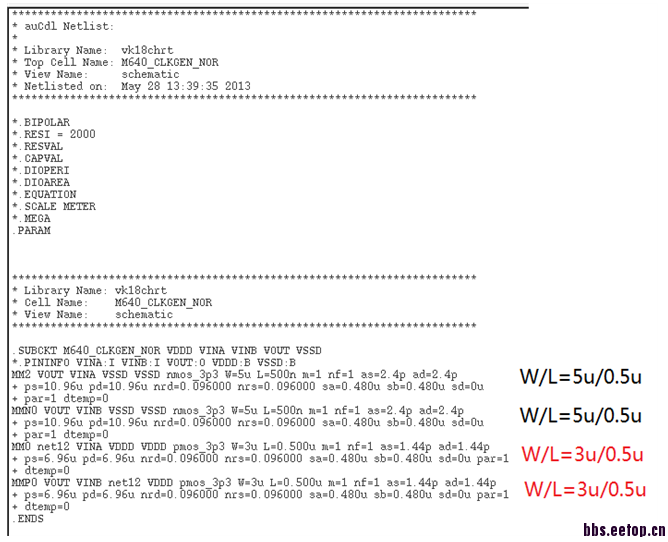

导出的网表如下图，PMOS管的宽度由5u变成了3u
一旦对MOS管的宽度进行修改之后，导出的网表，MOS管的宽度总是保持修改前的参数，和修改后的电路参数不一致，也就是网表不能对MOS管的宽度及时更新。
对于MOS管的长度，网表能正确更新。其它公司的0.18um PDK没有出现这个问题（是用CDB版本转换成OA版本）
用IC5141，采用GF公司的0.18um PDK（CDB），设计电路，导出的网表正常，修改参数也能正确导出。
设计的一个NOR电路如下图
导出的网表如下图，PMOS管的宽度由5u变成了3u
我也遇到相似问题，请问你后来解决了吗?
