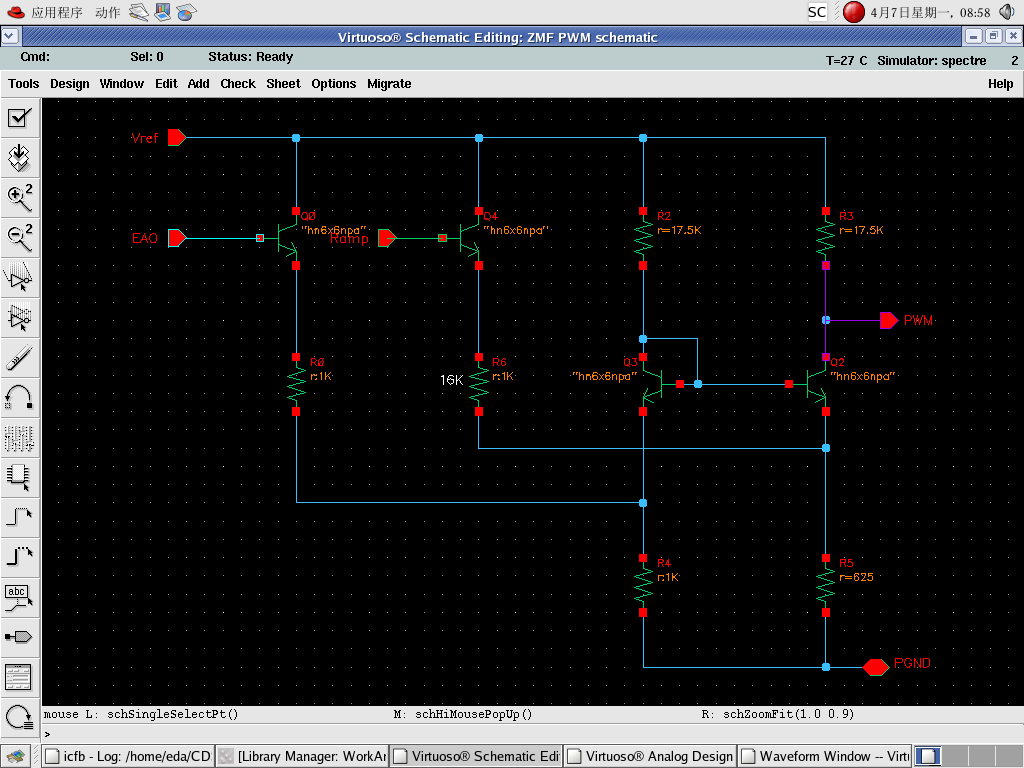

请大牛帮忙分析下这个比较器

既简单又原始的比较器

好的，菜鸟学习了

第一级是一个跟随器，第二级是共基极的比较器，可以通过R5的值来调整占空比。但是该比较器不会出现0-VCC的那种PWM波，其低电平也有1V左右

[attach]577303[/attach][attach]577302[/attach]回复 4# crown911

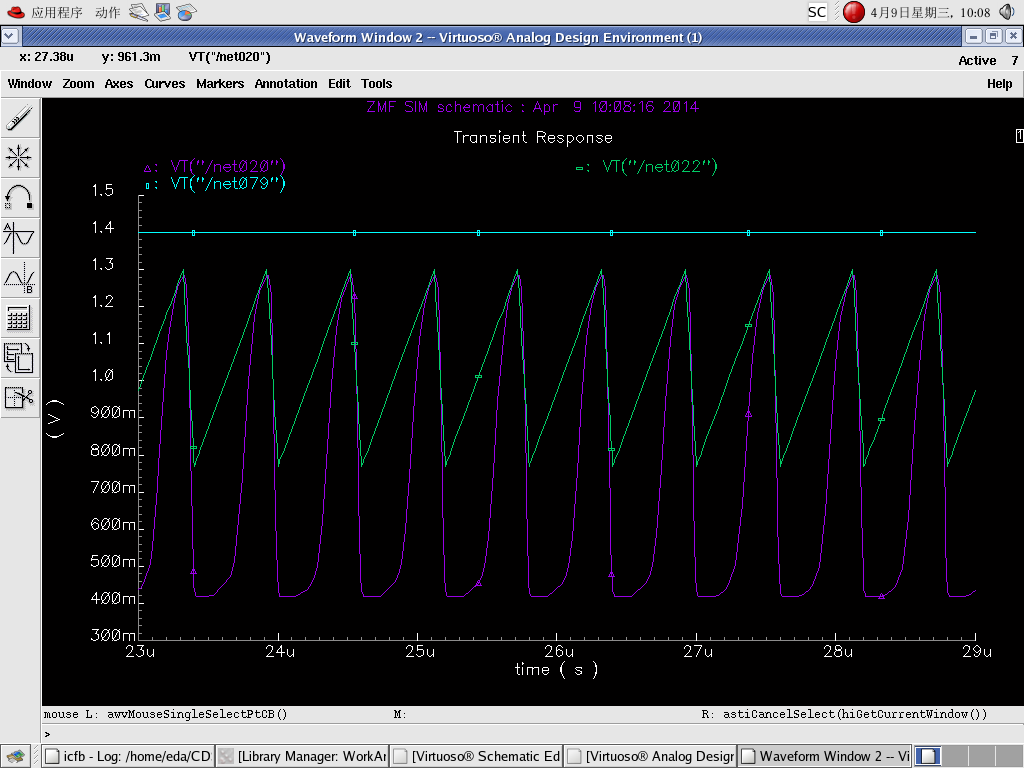

非常感谢，这两个是仿真的图，一个是高于锯齿波，一个是低于锯齿波的。我不明白为什么输出电压会有锯齿，特别是高于锯齿波时，输出应该是低电平，但仿真的输出会有那么大的跳变，好像就是跟随锯齿波在变，我不知道这是为什么

[attach]577311[/attach]回复 6# quickly

我仿真了一下，波形如下

我这个比较器的工作电压很低，不超过1.3V，

   电压我随便加的，原理分析的话应该和电压没什么关系

好吧，那应该就是我参数的问题，非常感谢！

你这个输出的摆幅怎么那么大，我仿真始终不正常，能不能把你电阻参数告诉我

   参数我的和你电路图上的差不多啊，可能就是电压比你的大很多

   好吧
