求助，帮忙看看这是什么器件

poly?

第一幅是衬底的图片，第二幅是从金属1看的图片，第三幅是从多晶硅那一层看到的图片

看着像LPNP，中间那poly接什么地方啊

三极管

貌似直接接在井里了

   看着也像三极管，但是那层粉红色的让人很头疼，我们觉得好像是NPN，P彻底内做N井，粉红色的像是N扩散

      看着也像三极管，但是那层粉红色的让人很头疼，我们觉得好像是NPN，P彻底内做N井，粉红色的像是N扩散

横向三极管

   那是不是NPN呢?

    粉红色看起来是和发射极连起来的，应该是poly。同时好像还连上了N阱?我认为是PNP。

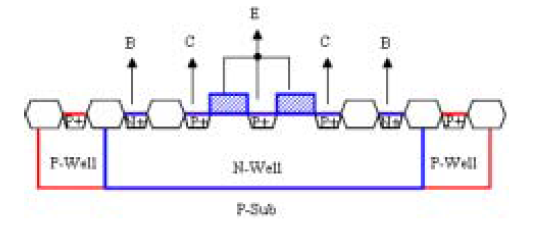

给你看张图

POLY起到什么作用?

可能是BE区自对准，由于是横向结构，需要将C E区靠近来增大beta

I guess it's poly define LPNP, poly server as self- align to helps making base width more accurate and better noise performance。

看来一个8里面有两个PNP，我也传个类似的PNP

一定是三极管
感觉有点像VNPN，而且是双发射极的
也有点像LPNP，共基极和共集电极的
POLY应该是耐压用的~
你看看电位要求吧，自己分析一下
个人觉得应该是NPN

    哥们，你的这个集电极没有共用,和他的不一样的

好的，谢谢

   enen,谢谢

   poly是自对准用的。

   嗯嗯，你的那幅图帮助很大，应该是你说的PNP，非常感谢

   自己 看了看电位应该是NPN才合理
