运放摆率仿真出现振荡

DC 点多少时相位裕度90度，Gain Margin多少?有AC和电路图吗 ?

amp的静态工作点都看了么?闭环增益都是多大?

it seems pm less than 50 degree

谁说pm>90就一定没ringing

谁说pm>90就一定没ringing

    我认为如果各个环路相位裕度多大于90度就不会有ringing。你觉得呢 ?

   显然不是，一阶系统才是

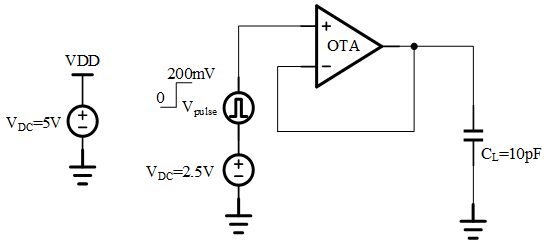

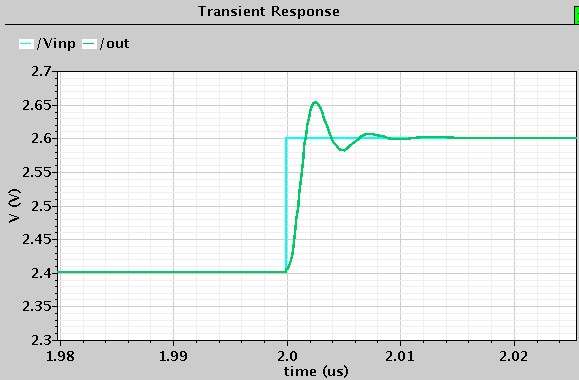

曲线不是应该从2.5V开始吗?怎么初始值时2.4V?OTA是什么结构?

yanjian?眼尖

如果OTA是常规的二级结构，gm1,R1,C1, gm2,R2,C2(CL) ，采用Cc Miller补偿，一般情况下主极点p1为1/（R1*gm2*R2*Cc）,次主极点p2为gm2/C2,GB=gm1/Cc; 设计时选择p2>>GB，零点gm2/Cc>>GB，可以达到近90度相位裕度；但是考虑到负载电容后，需要评估负载电容的影响，有可能p2接近GB甚至p1,p2互换，从而出现相位裕度减小和振铃现象。
Razziva的教材上有提示；或是可以看看Mr.Capacitor的故事，系统不稳定就加电容，是否有用需要看具体电路结构；如果这个OTA输出级是共源共栅结构，输出级是高电阻，主极点在输出节点，那么负载电容不影响相位裕度。

    感觉qiwentuo提出的疑问是有道理的，建议小编再看一下电路
