求大神帮我看看这个环路增益曲线为什么相频有点奇怪
录入：edatop.com 阅读：

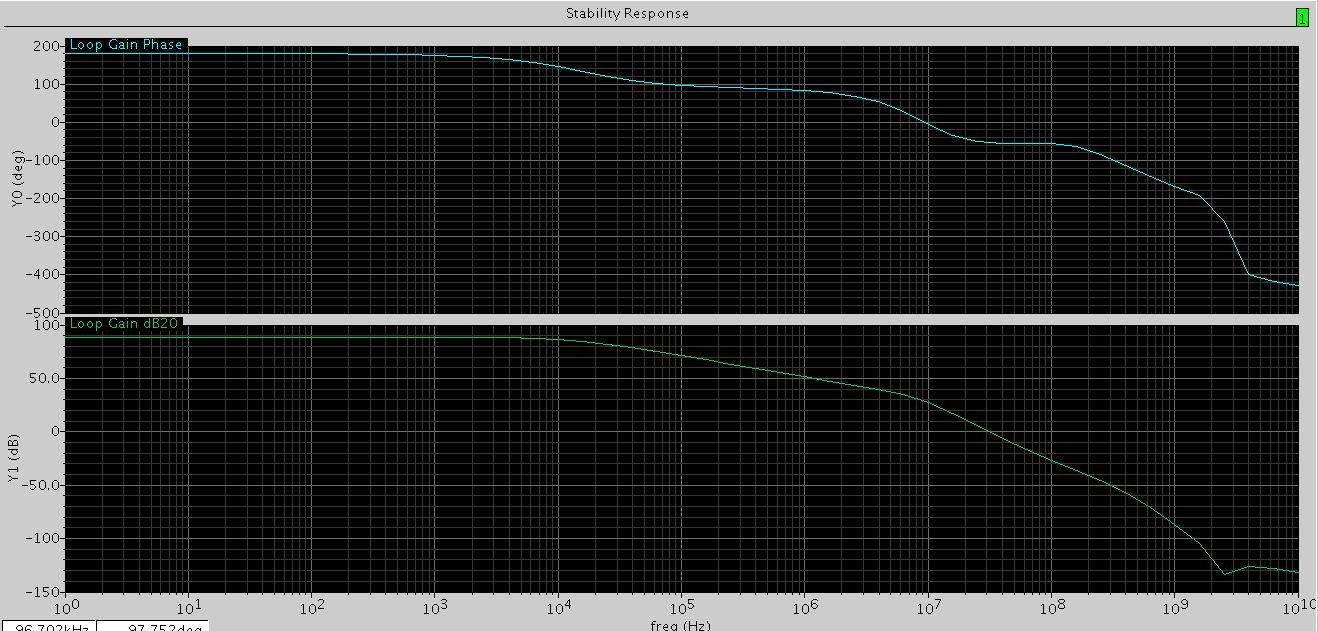

这是个LDO的环路增益曲线，通过在输出端断开环路加iprobe仿stb得到的结果，但是为什么相频是从180开始的，而不是从零开始的，得到的增益裕度和相位裕度都是负的，求解释
为毛要从0度开始?
模电教科书把大家都教成这样了吗。模电教科书里有个前提的负反馈，所以它分析的时候相位从0度开始
而stb仿的是一个整体的loop，对于一个整体的loop，相位为0的话，就代表正反馈了！所以从180度开始是完全正确的，这个图形也没有任何问题，gain为0的点对应的相位就是phase margin，大约是接近40度
回复 2# buckaroo
phasemargin看起来是负的。主次极点靠的太近，没做补偿吧?
是负的，刚才看走眼了，把gain和phase弄反了
