PLL中电荷泵中上下电流源以及充放电开关尺寸如何设计？
录入：edatop.com 阅读：
电荷泵中上下电流源以及充放电开关尺寸如何设计?

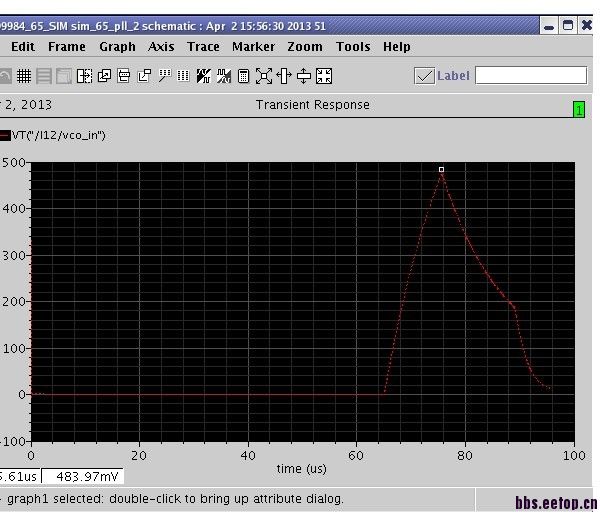

在第一次鉴相后，显示正常充电，紧接着复位脉冲出现，但是为什么会出现电荷泵输出电压急速下降的现象(正常在下一个鉴相结果到来之前，电荷泵输出电压处于保持状态)?
放电开关的icp大于充电开关的icp,使cap hold的电荷由放电开关漏掉。再一个可能是leakage，但没有这么快。你可以仿真一下deltaICP ，手算验证下。
你是指在短复位脉冲阶段，上下电流不匹配，并且出现的是放电电流远远大于充电电流导致的吗?
还有就是在复位脉冲结束后，充放电开关也都已经关闭了，为什么还会出现电荷泵输出电压急速下降的现象?
needmoreexplaainatttttion
同求同求
Seeking common ground with demand
