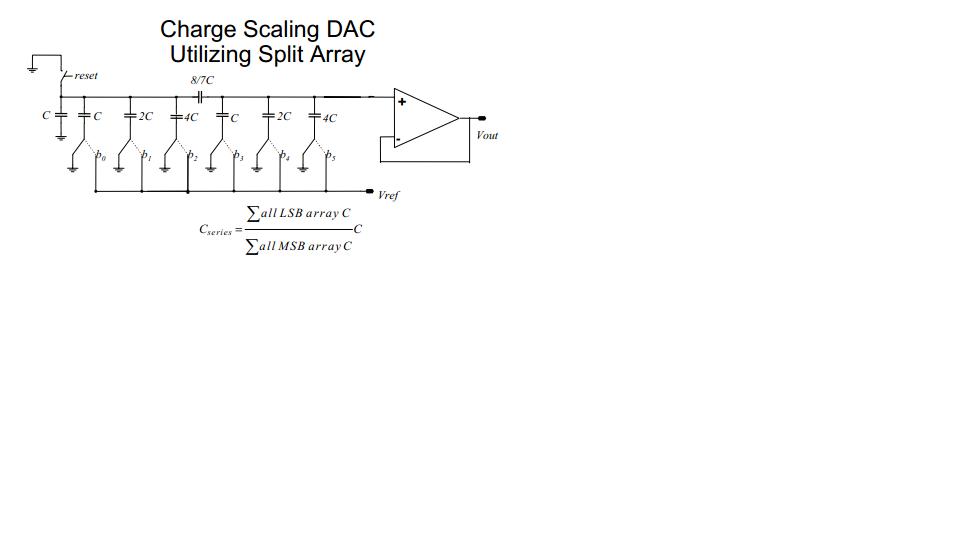

本人刚开始设计电容式DAC，书本也看了几遍，发现有些问题还是不太明白：

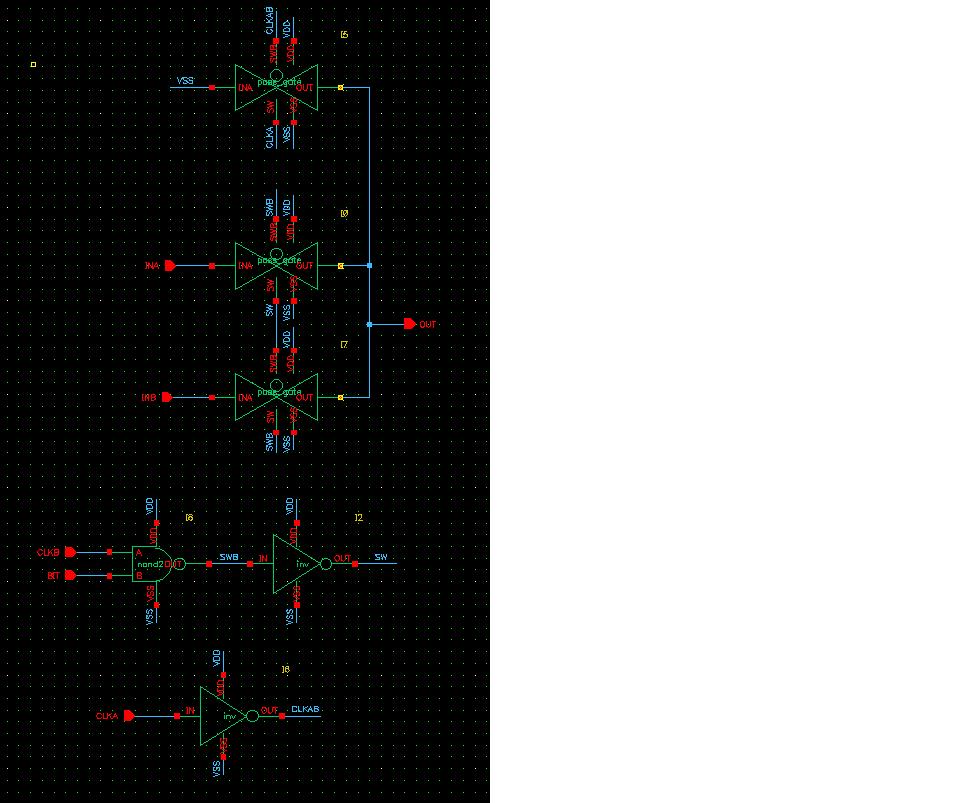

1. 这种电容式DAC, 都要采用非交叠时钟，当CK1为高时，电容两端放电；当CK2为高时，进行转换。时钟应该是DATA速率的2倍，那意味着输出波形是不连续的，这种理解对吗?还是我需要后面再加电路让输出变连续?
2. 书中有写delta c/ c的比率确定了这种DAC能够达到的位数，那么如何计算一个单位电容的大小?
3. 学习DAC设计，有没有什么好的资料和论文，请推荐一下，谢谢。
[attach]579650[/attach]
[attach]579651[/attach]
[attach]579652[/attach]
[attach]579649[/attach]
1. 这种电容式DAC, 都要采用非交叠时钟，当CK1为高时，电容两端放电；当CK2为高时，进行转换。时钟应该是DATA速率的2倍，那意味着输出波形是不连续的，这种理解对吗?还是我需要后面再加电路让输出变连续?
2. 书中有写delta c/ c的比率确定了这种DAC能够达到的位数，那么如何计算一个单位电容的大小?
3. 学习DAC设计，有没有什么好的资料和论文，请推荐一下，谢谢。
[attach]579650[/attach]
[attach]579651[/attach]
[attach]579652[/attach]
[attach]579649[/attach]
