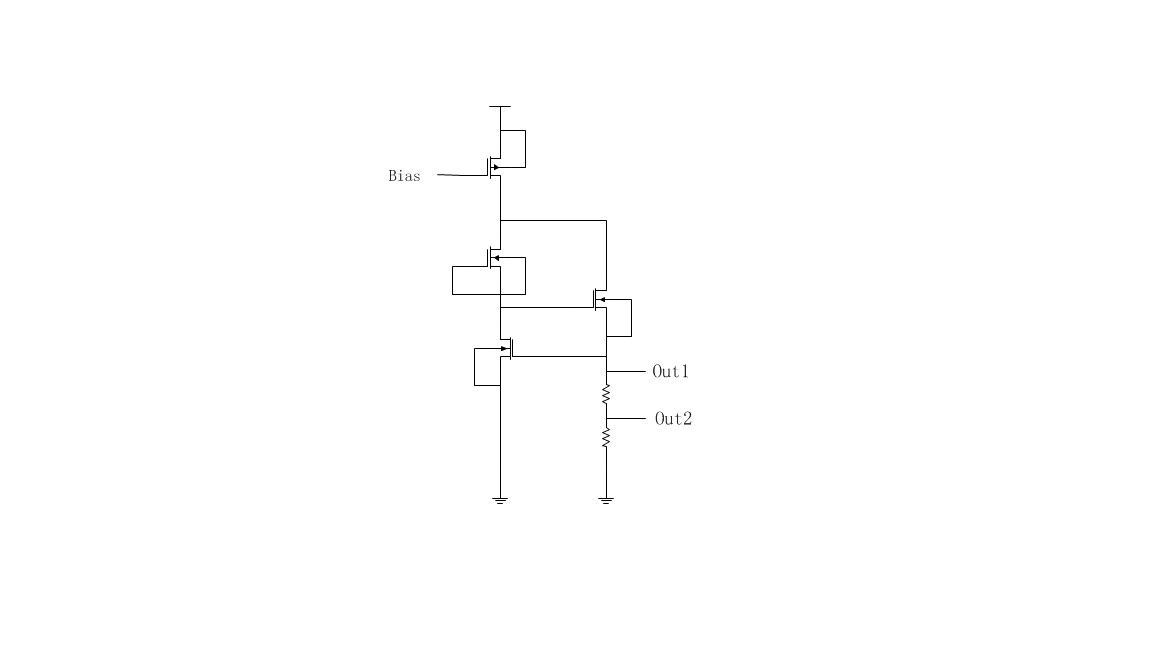

参考电路的时候发现一个电路比较诡异，希望大家一起探讨下电路原理，谢谢
基准电压
请问里面的二极管接法的mos管有什么作用呢?
那个二极管接法的mos管是反接的，电流能过吗?
耗尽管
请问使用耗尽管有什么好处呢?功耗考虑?
如果工艺不提供耗尽管，这个电路能工作吗?

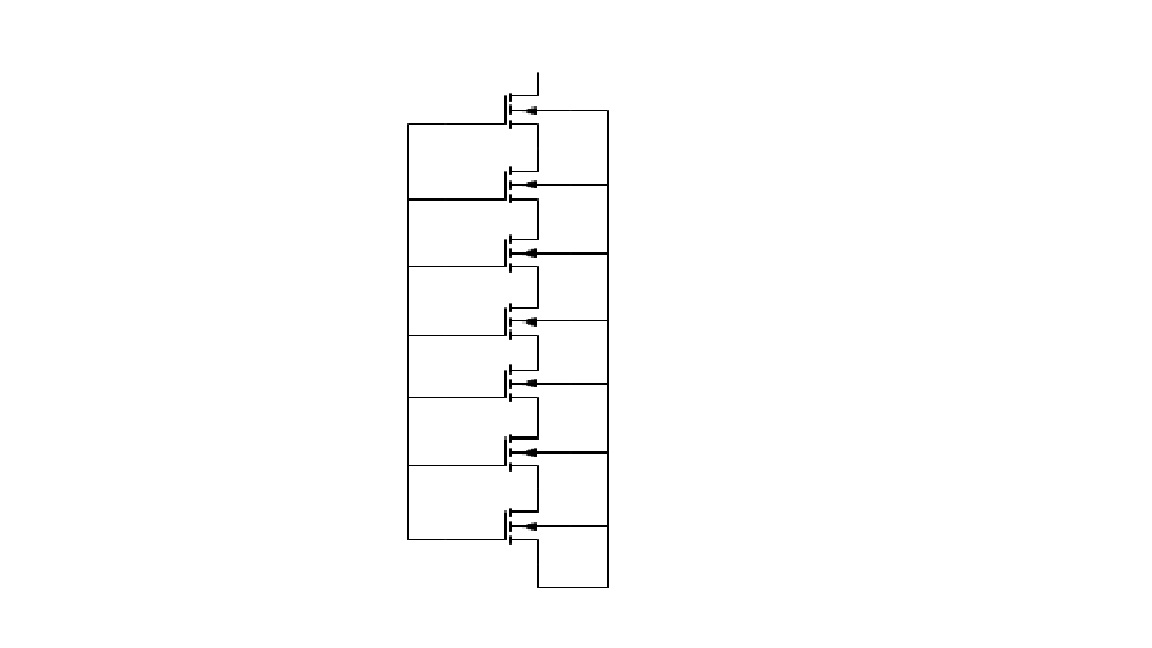

原图上的二极管接法的mos管是七个堆在一起的，也就是上面六个管子的栅都接在最下面那个管子的源端，见下图
richtek的IC?
不是，Mitsumi的
这是一个用的depletion MOS做的bandgap。
相比BJT，最大的好处是功耗小。有些quiescent current非常小的IC用的就是这种bandgap。
有日本公司用，台湾richtek用的也多。
非常感谢！
