sigma delta调制器psd图形问题求助
录入：edatop.com 阅读：
小弟最近做sigma-delta调制器，输出结果用matlab处理，结果发现低频处的分量很大，请问各位大神这个可能是哪些原因造成的。
谢谢。
谢谢。

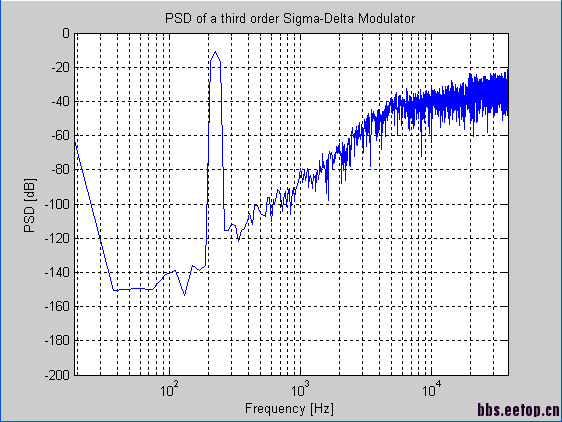

上面图是电路仿真出来的图，下面是理想的图。
明显你的非理想FFT结果中包含有DC成分。你只要在做FFT之前把数据里面的DC分量消去就可以了。
具体么就是对于数据串A，假设有N个，做个算法A- sum（A）/N
将高低电平转换为+1、-1在看看
这个结果是已经将实际电路仿出来的数据转换成了+1，-1之后得到的结果。
请问这个直流分量可能会是怎么引入的呢?在实际芯片工作的时候，是不是始终都有这个直流噪声在啊?如果如您所说的对数据处理后，psd图形趋向理想，但是实际中电路能否正常工作呢?
谢谢指导！
你的电路里反馈DAC是不是-vref=0，+vref=vdd
是的。但是在Matlab中将电路仿真出的VDD设成+1,0设成了-1了。
小编这个问题解决了么?我现在遇到这个问题了 能讨论一下么 qq328043260谢谢
