求用过CHRT35的大神,vpnp在lvs时不识别怎么办?
录入:edatop.com 阅读:

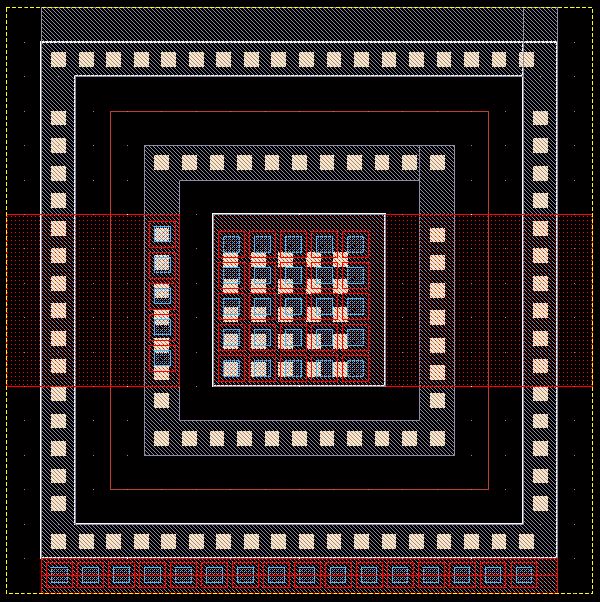

原理图中只有一个三极管vpnp,在版图中只调用一个叫做vpnp5*5的fixed layout,没有任何连线等等,用calibre做lvs,简单到这种程度都过不了,提示错误:nothing inlayout。这也就意味着lvs时,版图中的fixed layout根本就没有识别为三极管。查看了PDK文档,并把vpnp5*5逐层解剖对照,没有发现问题,layout中有LVS_BJT的标示层,画法也与PDK文档一致。symbol来自于一个叫做vpnp的cell,如第一个图这里面没有layout,而layout来自于一个叫做vpnp5*5的cell(category里面称之为fixed layout),里面只有layout,版图如第二个图所示

但是我觉得这个不是我的问题的根源,因为如果是应该报unmatched吧 但是我报的是nothing in layout。
请问用过这个工艺的大神,问题是出在版图上缺少一些东西没画上去,还是出现在LVS文件的某些设置上面?应该怎么修改呢?
没道理工艺库给的一个标准单元却不识别吧。
因为根本没有进行LVS,所以并没有report生成。

但是我觉得这个不是我的问题的根源,因为如果是应该报unmatched吧 但是我报的是nothing in layout。
请问用过这个工艺的大神,问题是出在版图上缺少一些东西没画上去,还是出现在LVS文件的某些设置上面?应该怎么修改呢?
没道理工艺库给的一个标准单元却不识别吧。
因为根本没有进行LVS,所以并没有report生成。
