各路大神，AD测试结果，求改善？
录入：edatop.com 阅读：

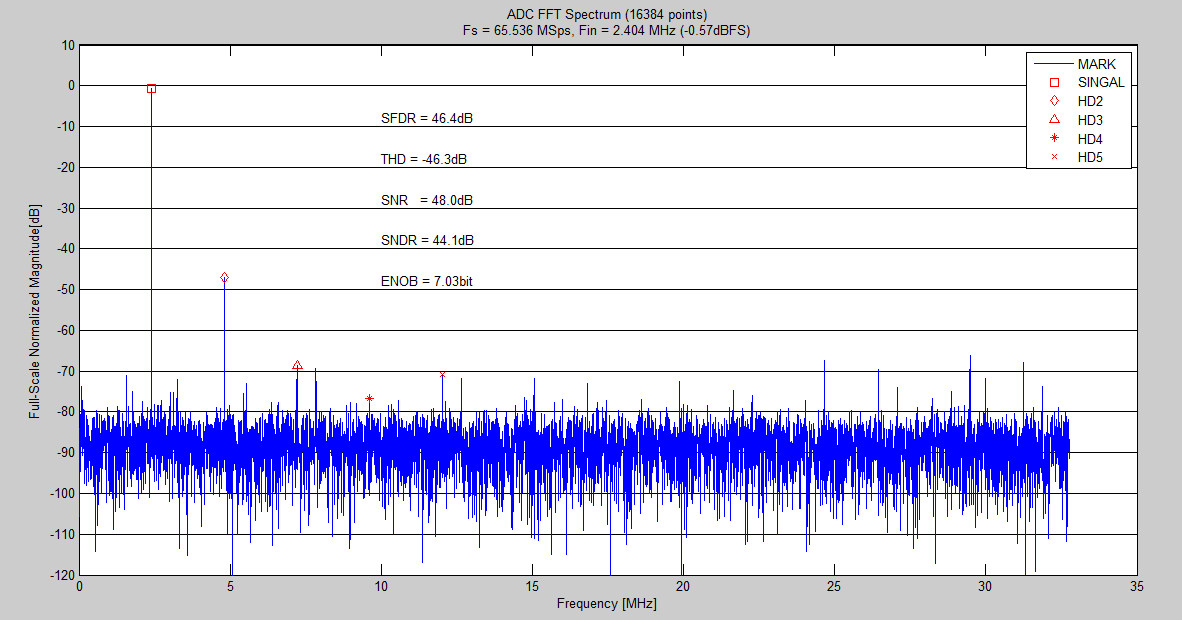

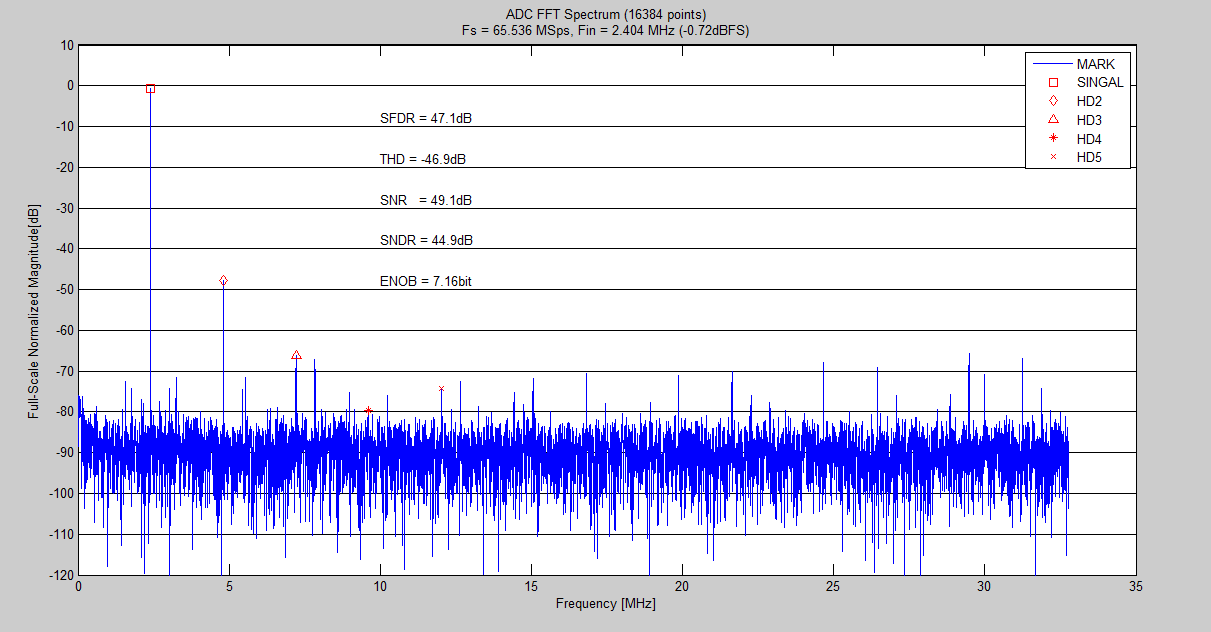

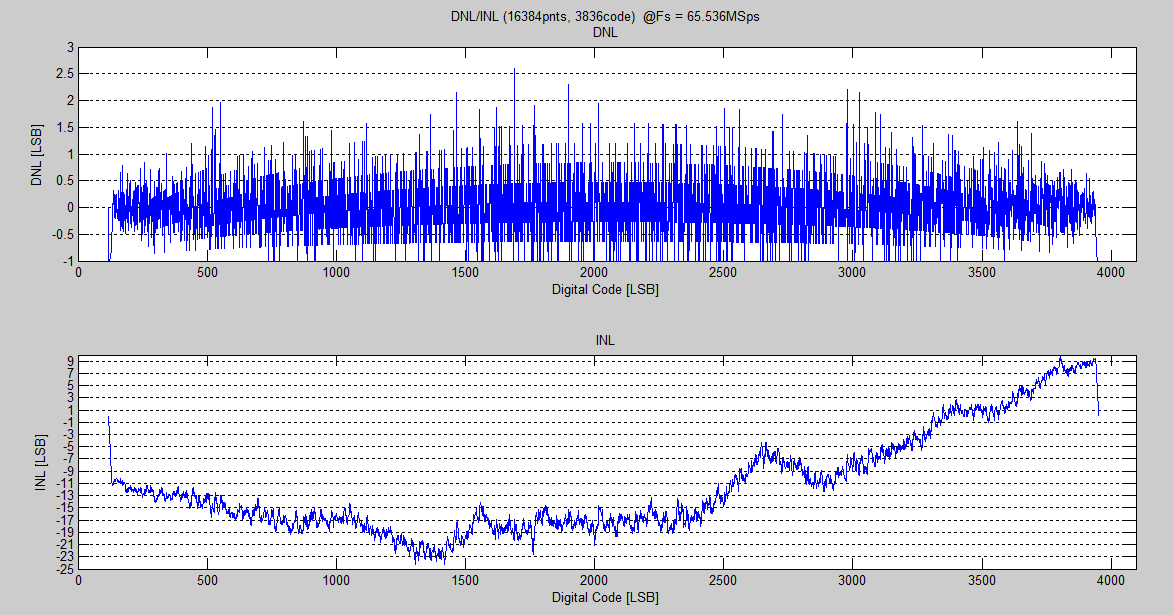

最近测了一款ADI的12bit/65M模数转换器,小弟测试结果如下：
采用的测试仪器为：
时钟Agilent E4438C；模拟信号TFG6010A DDS（很普通的一款国产信号源）；数据采集Agilent 16804A.
为啥性能这么差啊?下一步该怎么优化啊！
采用的测试仪器为：
时钟Agilent E4438C；模拟信号TFG6010A DDS（很普通的一款国产信号源）；数据采集Agilent 16804A.
为啥性能这么差啊?下一步该怎么优化啊！
2nd harmonic 这么高，明显是信号源输出信号带来的
用4438+filter做信号输入都比DDS强太多了
恩，是的。如果用E4438C当信号源了，我就没有时钟源了。而且TTE的滤波器也不好买到啊，还是自己做个无源BPF滤波器?这个噪底也有点大，可以控制在-90以下么
目测是没加滤波器的原因吧
国内也有做滤波器的，合肥博伦。几百块就能买一个，你查查看
恩，谢谢~
