求助，class AB输出级，摆幅问题
录入：edatop.com 阅读：

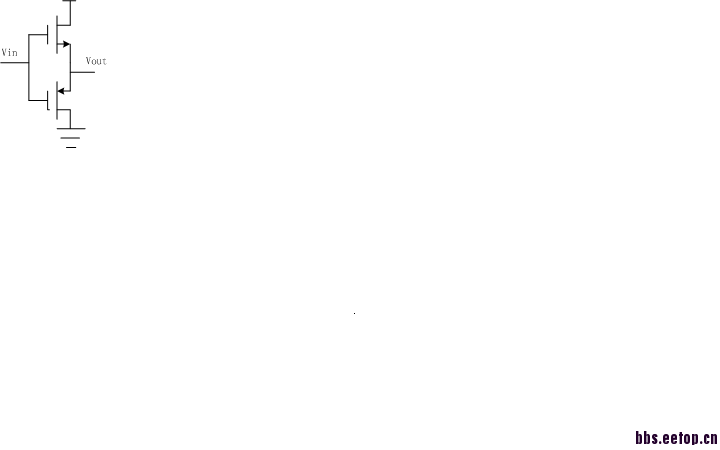

如图，简单的class AB输出级，摆幅为什么是Voutmax=Vdd-2Vgs啊?sansen书231页
假设输入从0摆到vdd，那么vin=vdd时，vout=vdd-vgs，vin=0时，vout=vgs，那么摆幅当然就是vdd-2Vgs
当然你要知道，实际电路中，P管和N管的栅极并不是那么直接接在一起的，而是有一个DC offset，只是从AC特性上可以那么看。
阈值损失
