bipolar的电路一般加ESD吗？

一般不加的

谢谢，那使用该类器件是否操作不当容易击穿呢?

accordong your demand

看你pad接入电路里面的扩散去面积吧，如果是连接emitter等比较小的话，就要加

能解释下吗，一般CMOS工艺正向导通到VDD的ESD diode面积都要那么大，这个电流直接流过bipolar电路的话。
见过CMOS工艺里面不加ESD的都是W/L比几万以上，流过几百mA的那种大管子(常压)，而且接的是漏端

要是加ESD的话bipolar基极端怎么加?还是串联个电容?

不是看到IO的器件才要加么?如果只是内部的节点又不是level shift的地方，MOS的栅也需要加ESD?如果要加加多少啊?想学习一下

暂时没看到过电路内部加ESD结构，CP用的PROBE PAD都不需要加ESD保护的

大部分ESD都是diode放走静电，MOS gate不通且易击穿，所以要加ESD器件来放电
Bipolar不加是不是因为器件本身就是diode?如5#同学说的，emitter面积够大就不加了?

一般不需要加吧

bipolar不用ESD电路的。

一般焊盘上加

能到1000V

最近做了个BJT的电路 没有加ESD
MOS要加ESD是因为gate下面的SiO2容易击穿 而且是永久性的
BJT自己就是几个二极管了 所以一般情况下不用加吧

反正见过的芯片bipolar管都加ESD的，除了一些大面积的功率bipolar

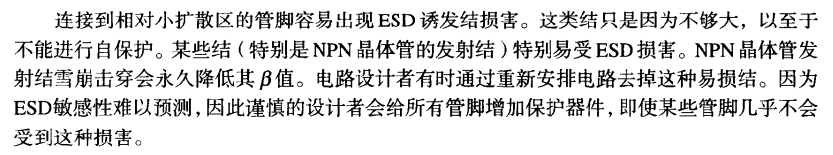

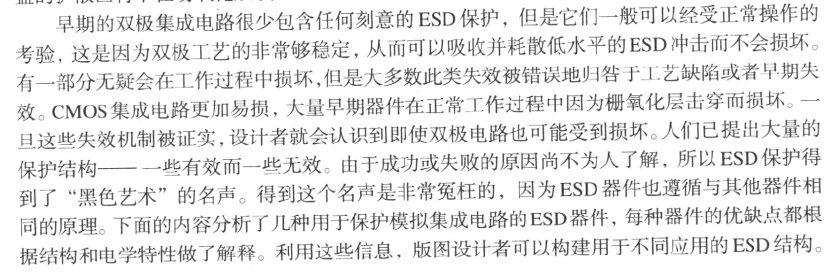

《模拟电路版图艺术》里面第4和第13章有讲的

学习了！

面积小就加
